Zvýraznenie produktu

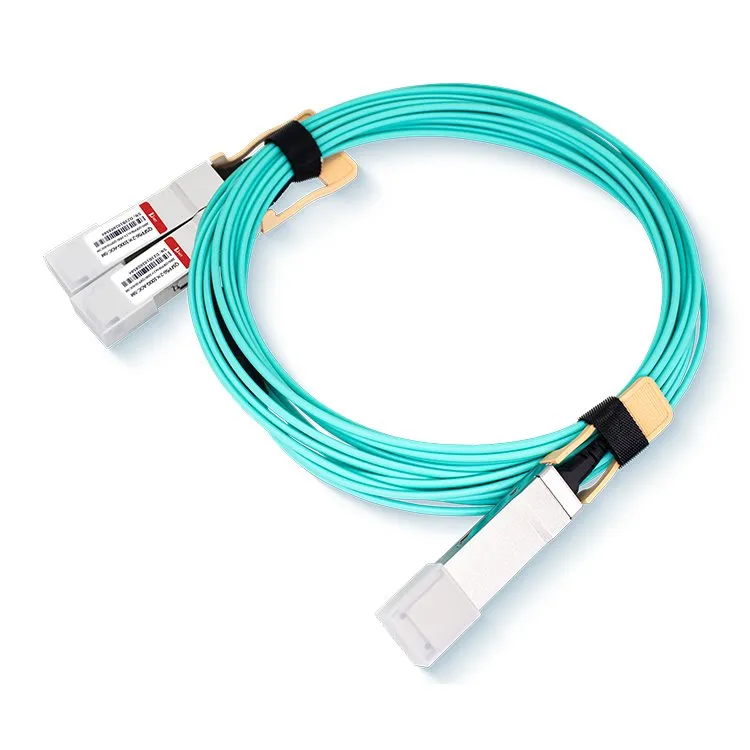

● Aktívny optický kábel s prerušením z QSFP56 200G na dva QSFP28 100G
● Rýchlosť prenosu dát až 53,125 Gbps na kanál Modulácia PAM4
● Integrované 850nm pole VCSEL a pole PD
● Implementovaná funkcia DDM
● Pripojiteľné za chodu
● Nízka strata energie,<4W on 200G end, <3W on 100G end
● Teplotný rozsah komerčnej prevádzky: 0 stupňov až 70 stupňov
● V súlade s ROHS2.0
Aplikácie
● Dátové centrá a cloudové siete
● 200G InfiniBand HDR systémy
Populárne Tagy: QSFP56 200G na 2X100G prerušovací kábel AOC, Čína QSFP56 200G na 2X100G prerušovací kábel AOC, výrobcovia, dodávatelia, továreň, QSFP56-2X100G-AOCQSFP56-2X100G-AOC
Absolútne maximálne hodnotenia
|
Produkt |
Modula cie |
Protokol |
Nominálna sadzba |
Špecifikácie |
|||||
|
Agregát (Gbps) |
Elektrické Pruhy (Gbaud) |
Ppm |
Vysoká rýchlosť Elektrické |
Pred FEC Max BER |
Odkaz |
||||
|
200G koniec |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200 GAUI-4 |
1E-6 za InfiniBand HDR; 2.4E-4 pre 200 GBAS E-SR4 |
0.5 ~ 100m |
|
|
Na 100 g koniec |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200 GAUI-4 |
|||
|
Parameter |
Symbol |
Jednotka |
Min |
Max |
|
|
Prevádzková teplota puzdra |
Hore |
stupňa |
0 |
70 |
|
|
Rozsah skladovacích teplôt |
Ts |
stupňa |
-40 |
85 |
|
|
Relatívna vlhkosť |
RH |
% |
0 |
85 |
|
|
Napájacie napätie |
VCC |
V |
-0.5 |
3.6 |
|
Odporúčané prevádzkové podmienky
|
Parameter |
Symbol |
Jednotka |
Min |
Typ |
Max |
|
|
Teplota prevádzkového prípadu Rozsah |
Tca |
Oc |
0 |
/ |
70 |
|
|
Napájacie napätie |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
Definícia elektrických portov
|
Parameter |
Symbol |
Jednotka |
Min |
Typ |
Max |
Poznámky |
|
Napájacie napätie |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Spotreba energie |
PC |
W |
4 |
Koniec 200G |
||
|
3 |
100G koniec |
|||||
|
Vysielač |
||||||
|
Vstupná diferenciálna impedancia |
RIN |
Ω |
80 |
100 |
120 |
|
|
Single Ended Data Input Swing |
VIN |
mVp-p |
90 |
500 |
||
|
Zakázať prenos napätia |
VDIS |
V |
2 |
VCCHOST |
||
|
Povoliť prenos napätia |
VEN |
V |
VEE |
VEE+0.8 |
||
|
Prenos chybového potvrdenia napätia |
VFA |
V |
2 |
VCCHOST |
||
|
Napätie prenosu poruchy odstránenia |
VFDA |
V |
VEE |
VEE+0.8 |
||
|
Prijímač |
||||||
|
Jednostranné kolísanie výstupu dát |
VOD |
mVp-p |
200 |
500 |
||
|
Chyba LOS |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Normálne |
VLOSNR |
V |
VEE |
VEE+0.8 |
||
|
Rozdielny nesúlad ukončenia |
% |
10 |
||||
|
Komunikácia IIC |
||||||
|
Frekvencia hodín IIC |
- |
KHZ |
/ |
100 |
400 |
|
|
naťahovanie hodín |
- |
nás |
/ |
/ |
500 |
|
Mapa pamäte modulu
Kompatibilné s CMIS rev 4.0/ SFF8636
Informácie o objednávke
|
Číslo dielu |
Popis |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 až 2xQSFP28 SR2 AOC xxM |
FAQ
1. Čo je aktívny optický kábel?
Odpoveď: Aktívny optický kábel (AOC) je vysokorýchlostný kábel na prenos údajov, ktorý integruje technológiu optických vlákien s elektrickými komponentmi, aby umožnil prenos dátových signálov na veľké vzdialenosti. Často sa používa v aplikáciách, ako sú dátové centrá, vysokovýkonné výpočtové systémy a sieťové systémy.
2. Aký je rozdiel medzi aktívnymi a pasívnymi káblami?
Odpoveď: Stručne povedané, zatiaľ čo aktívne aj pasívne káble slúžia na účely prenosu signálov, aktívne káble obsahujú vstavané elektronické komponenty na aktívne riadenie a zlepšovanie signálu, zatiaľ čo pasívne káble sa pri prenose signálu spoliehajú výlučne na vlastné vlastnosti vodivého materiálu. .
3. Aká je maximálna dĺžka aktívneho optického kábla?
Odpoveď: Maximálna dĺžka aktívneho optického kábla sa môže líšiť v závislosti od faktorov, ako je kvalita kábla, rýchlosť prenosu dát a špecifická použitá technológia. Aktívne optické káble však majú potenciál dosiahnuť výrazne dlhšie prenosové vzdialenosti v porovnaní s pasívnymi káblami. V niektorých prípadoch môžu aktívne optické káble dosahovať prenosové vzdialenosti až niekoľko stoviek metrov alebo dokonca kilometrov, v závislosti od technológie a aplikácie. Je dôležité poznamenať, že konkrétna maximálna dĺžka bude závisieť od špecifikácií produktu poskytnutých výrobcom aktívneho optického kábla.
