Vlastnosti produktu
Sériová optika OSFP Rozhranie
●Elektrické rozhranie 4x100G PAM4 prepracované na 400GAUI{4}}
● Aktívny optický kábel
●4kanálové polia VCSEL a 4kanálové polia PIN fotodetektorov
●Maximálna dĺžka spojenia 60 m na OM3 alebo 100 m na OM4
Vyhovuje OSFP MSA
● Hot Pluggable OSFP Form factor
● V súlade so špecifikáciou modulu OSFP Rev 5.0
●Vyhovuje CMIS 5.2
podpora Protokol
●Kompatibilné s IEEE 802.3db
●Vyhovuje IEEE 802.3ck
Nízka Spotreba energie
●Menej ako 8 W v teplotnom rozsahu 0 až 70 stupňov
Aplikácie
● Ethernet 400 GBASE-SR4 400G
●Dátové centrum
Populárne Tagy: 400g osfp sr4 mm mpo12 optický transceiver, Čína 400g osfp sr4 mm mpo12 optický transceiver výrobcovia, dodávatelia, továreň, QSFP-40G-ZR4SFP-10G-DWDM-C21-80
aboslútne maximálne hodnotenie
|
Parameter |
Symbol |
Min |
Max |
Jednotka |
|
Skladovacia teplota |
Ts |
-40 |
85 |
.C |
|
Prevádzková teplota prípaduratúra |
Hore |
0 |
70 |
.C |
|
Relatívna Vlhkosť (bez kondenzácie) |
RH |
15 |
85 |
% |
|
Napájacie napätie |
VCC |
-0.5 |
3.6 |
V |
|
Prah poškodenia prijímača, per Pruh |
PRdmg |
5 |
Sm |
Odporúčané prevádzkové podmienky
|
Parameter |
Symbol |
Min |
Max |
Jednotka |
|
Teplota prevádzkového prípadueraturácia |
Hore |
0 |
70 |
.C |
|
Relatívna Vlhkosť (bez kondenzácie) |
RH |
15 |
85 |
% |
|
Napájacie napätie |
VCC |
3.135 |
3.465 |
V |
|
Celkom Spotreba energie |
PC |
- |
8 |
W |
|
Napájací prúd za koniec |
2.55 |
A |
||
|
Trocha ohodnotiť |
BR |
425 |
Gbps |
|
|
Dĺžka vlákna zapnutá OM3 FPT |
60 |
m |
||
|
Dĺžka vlákna zapnutá OM4 FPT |
100 |
m |
||
|
I2C Hodiny Frekvencia |
0 |
400 |
Khz |
Poznámky:
1. Pri prevádzkovom napájacom napätí 3,465 V a teplote puzdra 70 stupňov
Optické rozhranie vysielača
|
Parameter |
Symbol |
Min |
Typické |
Max |
Jednotka |
|
|
Dátová rýchlosť na jazdný pruh |
DR |
53.125 |
SKd |
|||
|
Modulačný formát |
PAM4 |
|||||
|
Stredová vlnová dĺžka 1 |
λ |
840 |
860 |
868 |
Nm |
|
|
RMS spektrálna šírka |
σ |
0.6 |
Nm |
|||
|
Priemerný štartovací výkon, každý pruh |
Pavg |
-4.6 |
4 |
Sm |
||
|
Optický výkon OMA, každý pruh, max |
POMA |
3.5 |
Sm |
|||
|
OMAvonkajšia, každý jazdný pruh min |
max (TECQ, TDECQ)<1.8 dB |
max [-2,6 , max(TECQ,TECQ) –4,4] |
Sm |
|||
|
1,8 < max (TECQ, TDECQ) < 4,4 dB |
||||||
|
Vysielač a uzáver disperzného oka (TDECQ), každý jazdný pruh |
TDECQ |
4.4 |
Db |
|||
|
Uzáver oka vysielača pre PAM4 (TECQ), každý jazdný pruh |
TECQ |
4.4 |
Db |
|||
|
Pomer vyhynutia |
ER |
2.5 |
Db |
|||
|
Vychýlenie výkonu vysielača, každý jazdný pruh |
2.3 |
dBm |
||||
|
Tolerancia straty optického návratu |
ORLT |
14 |
Db |
|||
|
Optické napájanie pre TX DISABLE |
-30 |
Sm |
||||
|
Obkľúčený tokb2 |
Väčšie alebo rovné 86 % pri 19 um Menšie alebo rovné 30 % pri 4,5 um |
|||||
Poznámky:
1. Definované podľa výkonu použitého lasera.
2. Merané do typu A1a.2 alebo typu A1a.3, alebo A1a.4, 50 um vlákno, v súlade s IEC 61280-1-4
Optické rozhranie prijímača
|
Parameter |
Symbol |
Min |
Typické |
Max |
Jednotka |
|
|
Dátová rýchlosť na jazdný pruh |
BR |
53.125 |
Gbd |
|||
|
Modulačný formát |
PAM4 |
|||||
|
Stredová vlnová dĺžka 1 |
λ |
842 |
885 |
948 |
Nm |
|
|
Prah poškodenia |
5 |
Sm |
||||
|
Priemerný prijímací výkon, každý jazdný pruh |
-6.4 |
4 |
Sm |
|||
|
Príjem energie, každý jazdný pruh (OMAvonkajší) |
Sm |
|||||
|
Odrazivosť prijímača |
Rr |
Db |
||||
|
Citlivosť prijímača, každý pruh1 |
RS=max (-4,6, TECQ –6,4) |
Sm |
||||
|
Zvýšená citlivosť prijímača, každý jazdný pruh |
-2 |
Sm |
||||
|
Rx LOS |
Tvrdiť |
-15 |
Sm |
|||
|
De-tvrdiť |
-7.5 |
Sm |
||||
|
Hysteréza |
0.5 |
5 |
Db |
|||
Poznámky:
1. Citlivosť prijímača je informatívna a je definovaná pre vysielač s hodnotou TECQ. Merané signálom testu zhody na TP3 pre BER=2.4E-4 Pre-FEC.
Informácie o objednávke
|
Číslo dielu |
Popis |
|

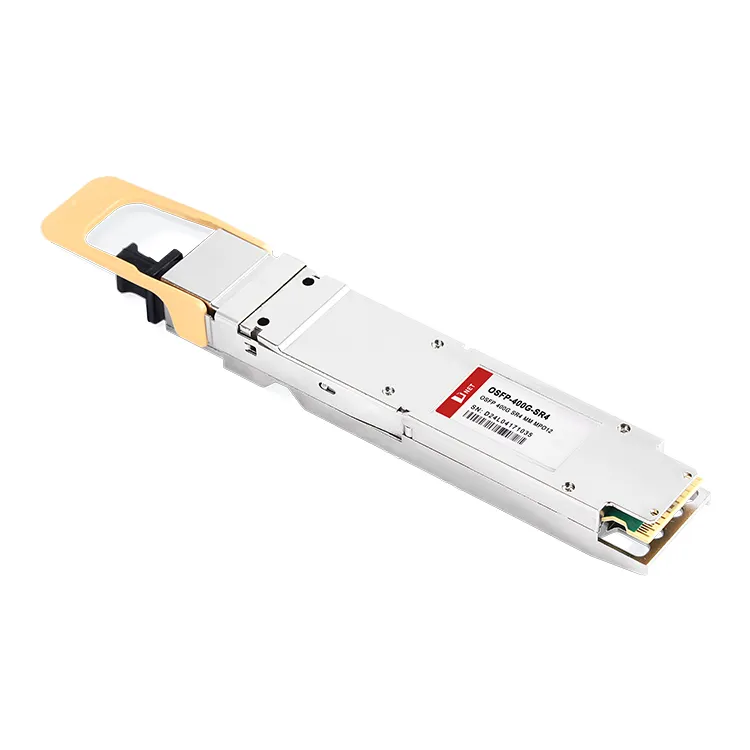

OSFP-400G-SR4 |
400G OSFP SR4,MPO12,100m, 850nm,MMF |
FAQ
Otázka: Aký druh konektorov používa 400G OSFP SR4?
Otázka: Aké rýchlosti prenosu dát môže 400G OSFP SR4 podporovať?
