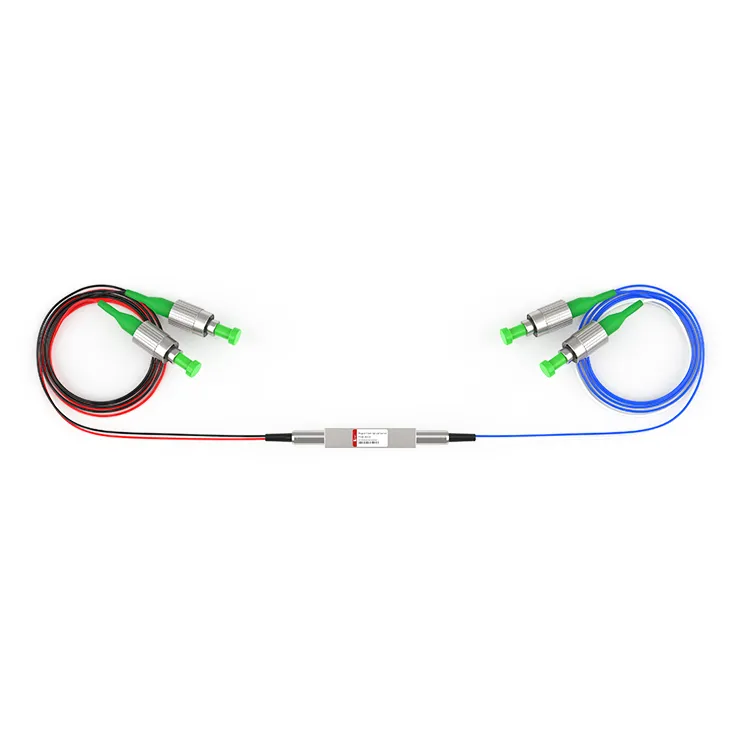

Magneto-optický spínač M2x2

Magneto-optický spínač M2x2
Magneto-optický spínač M2X2 má nemechanickú konfiguráciu a je aktivovaný elektrickými riadiacimi signálmi. Prepínač má nízku vložnú stratu a menej ako 1,2 dB, čo zaisťuje kvalitu prenosu a stabilitu optického signálu a zlepšuje výkon optického komunikačného systému.

Zaslať požiadavku

Popis

Technické parametre

Detaily produktu

Magneto-optický spínač je široko používaný v leteckých zariadeniach, systémových monitorovacích a snímacích systémoch s extrémne stabilným blokovacím režimom a vysokou spoľahlivosťou. D-NET je továreň špecializujúca sa na výskum a vývoj, výrobu a predaj optických komunikačných zariadení a zariadení, ktoré môžu poskytovať služby OEM a magnetooptické prepínače môžu podporovať výrobu na mieru.

Populárne Tagy: m2x2 magneto-optický spínač, Čína m2x2 výrobcovia magneto-optických spínačov, dodávatelia, továreň, QSFP28-100G-SR4 SFP-10G-BIDI-1550-80 SFP28-DWDM-C21 SFP-1G-CWDM-1270-80 QSFP-40G-IR4

Výkonové špecifikácie

Parametre	Jednotka	technické údaje
Rozsah vlnovej dĺžky	Nm	1520 ~ 1580
Testovacia vlnová dĺžka	Nm	1550
Strata vloženia^{1, 2}	Db	Menšie alebo rovné 1,2
TDL	Db	Menšie alebo rovné 0.30
PDL	dB	Menšie alebo rovné 0.20
Návratová strata	Db	Väčšie alebo rovné 50
Presluchy	Db	Obojsmerné Väčšie alebo rovné 20
Presluchy	Db	Jednosmerné Väčšie alebo rovné 35
Opakovateľnosť	Db	Menšie alebo rovné ±0.01
Čas prepínania	nás	Menšie alebo rovné 100
Trvanie pulzu	nás	Väčšie alebo rovné 200
Trvanlivosť	Cykly	Väčšie alebo rovné 10 miliardám
Typ prepínača	NA	Západka
Prevádzkový prúd	mA	Menšie alebo rovné 200
Maximálny optický výkon	Mw	Menšie alebo rovné 500
Prevádzková teplota	stupňa	-5 ~ +70
Skladovacia teplota	stupňa	-40 ~ +85
Rozmer	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Poznámka
1. Test pri izbovej teplote a SOP.
2. Bez konektorov, 0.2dB pre jeden pár konektorov.

Mechanické rozmery (jednotka: mm)

Elektrický pohon

Funkčný diagram

Informácie o objednávke

FSW-M2x2-□-□-□-□-□-□-□-□

- □

Typ prepínača

Typ vlákna

Napätie

Vlnová dĺžka

TrubicaTyp

Vláknina Dĺžka

Konektor

B: Obojsmerný

U: Jednosmerný

SM: SM, 9/125

X: Iní

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

X: Iní

250 : 250 um

900 : 900 um

X: Iní

05: 0,5 m± 5 cm

10: 1,0 m± 5 cm

X: Iní

OO: Žiadne

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Iní

FAQ

Otázka: Aký je rozdiel medzi magneto-optickým prepínačom M2X2 a inými optickými prepínačmi?

Odpoveď: Magnetooptický spínač využíva magnetické pole na nastavenie prepínania optickej dráhy a má odlišný princíp činnosti a výkon od iných typov optických spínačov, ako je mechanický spínač alebo elektrooptický spínač.

Otázka: Podporuje magnetooptický spínač M2X2 viacrežimovú prevádzku?

Odpoveď: Magnetooptické prepínače 2X2 zvyčajne podporujú viacrežimovú prevádzku, vhodné pre rôzne režimy požiadaviek na prenos vlákien, magnetooptické prepínače D-NET môžu podporovať prispôsobenie.
