Vlastnosti produktu
●Vyhovuje QSFP-DD MSA
●4 CWDM pruhy MUX/DEMUX dizajn
●Vyhovuje špecifikácii 100G Lambda MSA 400G-FR4
●Maximálna spotreba energie 10W
●Prenos až 2 km cez jednorežimové vlákno (SMF) s FEC
●Jeden napájací zdroj +3.3V
●Duplexný LC konektor
●Sťažnosť na RoHS
Aplikácie
●400G BASE-FR4 Ethernet
●Prepojenie dátového centra
●Prepojenie InfiniBand
●Enterprise Networking
Populárne Tagy: 400g qsfp-dd fr4 2km optický transceiver, Čína 400g qsfp-dd fr4 2km optický transceiver výrobcovia, dodávatelia, továreň, QSFP-40G-ER4Sfp-1g-erSFP-10G-BIDI-1490-80QSFP-40G-ZR4SFP-10G-ER
Absolútne maximálne hodnotenia
|
Parameter |
Symbol |
Min |
Max |
Jednotky |
|
Skladovacia teplota Rang |
Tsrg |
-40 |
+85 |
stupňa |
|
Napájacie napätie |
Vcc |
0 |
4 |
V |
|
Relatívna Vlhkosť |
RH |
10 % do 90% nekondenzujúca |
||
Odporúčané prevádzkové podmienky
|
Parameter |
Symbol |
Min |
Max |
Jednotky |
|
Skladovacia teplota Rang |
Tsrg |
-40 |
+85 |
stupňa |
|
Napájacie napätie |
Vcc |
0 |
4 |
V |
|
Relatívna Vlhkosť |
RH |
10 % do 90% nekondenzujúca |
||
Optické špecifikácie vysielača
|
Vysielač Parameter |
Lane |
Min |
Typické |
Max |
Jednotky |
||||
|
Priemerný štartovací výkon na dráhu |
-3.3 |
3.5 |
dBm |
||||||
|
Celkový Priemerný štartovací výkon |
9.3 |
dBm |
|||||||
|
Dutterova optická modulácia Amplitúda (OMA vonkajšia), každý pruh |
-0.3 |
3.7 |
dBm |
||||||
|
Rozdiel v spúšťacej sile medzi ľubovoľnými dva pruhy (OMA vonkajší) |
4 |
dB |
|||||||
|
Priemerný štartovací výkon na dráhu @TX vypnutý |
-20 |
dBm |
|||||||
|
Spustite napájanie vo vonkajšej časti OMA mínus TDECQ, každý pruh pre ER Väčšie alebo rovné 4,5 dB pre ER<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
Vysielač a disperzný uzáver oka pre PAM4, každý pruh |
3.4 |
dB |
|||||||
|
Pomer vyhynutia |
3.5 |
dB |
|||||||
|
Relatívna intenzita hluku (OMA) |
-136 |
dB/Hz |
|||||||
|
Pomer potlačenia bočného režimu (SMSR) |
30 |
dB |
|||||||
|
Tolerancia straty optického návratu |
17.1 |
dB |
|||||||
|
Odrazivosť vysielača |
-26 |
dB |
|||||||
|
Presnosť monitorovania výstupného výkonu vysielača |
-3 |
3 |
dB |
||||||
|
TDECQ-10*log10(Ceq), každý pruh |
3.4 |
dB |
|||||||
|
Čas prechodu vysielača |
17 |
ps |
|||||||
Vysokorýchlostné elektrické špecifikácie
|
Parameter |
Min |
Typické |
Max |
Jednotky Poznámky |
|
|
Charakteristiky elektrického výstupu prijímača pri TP4 |
|||||
|
Rýchlosť signalizácie na jazdný pruh |
26.5625 |
GBd |
|||
|
AC výstup spoločného režimu napätie (RMS) |
17.5 |
mV |
|||
|
Diferenčné špičkové výstupné napätie |
900 |
mV |
|||
|
Near-end ESMW (symetria očí šírka masky) |
0.265 |
UI |
|||
|
Výška oka na blízkom konci, diferenciál |
70 |
mV |
|||
|
Ďaleký koniec ESMW (symetria očí šírka masky) |
0.2 |
UI |
|||
|
Výška ďalekého oka, diferenciál |
30 |
mV |
|||
|
Pomer ISl predkurzora na vzdialenom konci |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
Spoločné pre diferenciálny režim |
22-20(f/25.78) |
dB |
0.01-12.89 GHz |
||
|
15-6log 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
Rozdielny nesúlad ukončenia |
10 |
% |
|||
|
Čas prechodu (min, 20 % až 80 %) |
9.5 |
ps |
|||
|
Jednosmerné napätie bežného režimu |
-350 |
2850 |
mV |
||
|
Vysielač elektrický vstupná charakteristikas na TP1 |
|||||
|
Rýchlosť signalizácie, na jazdný pruh |
26.5625 |
GBd |
|||
|
Diferenciálna tolerancia vstupného napätia pk-pk |
900 |
mV |
|||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
22-20(f/25.78) |
dB |
0.01-12.89 GHz |
|||
|
15-6záznamník 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
Rozdielny nesúlad ukončenia |
10 |
% |
|||
|
Test namáhaného vstupu modulu |
Podľa sekcie 120E.3.4.1 IEEE802.3bs |
||||
|
Jednostranný rozsah tolerancie napätia |
-0.4 |
3.3 |
V |
||
|
Bežné napätie |
-350 |
2850 |
mV |
||
Informácie o objednávke
|
Číslo dielu |
Popis |
|

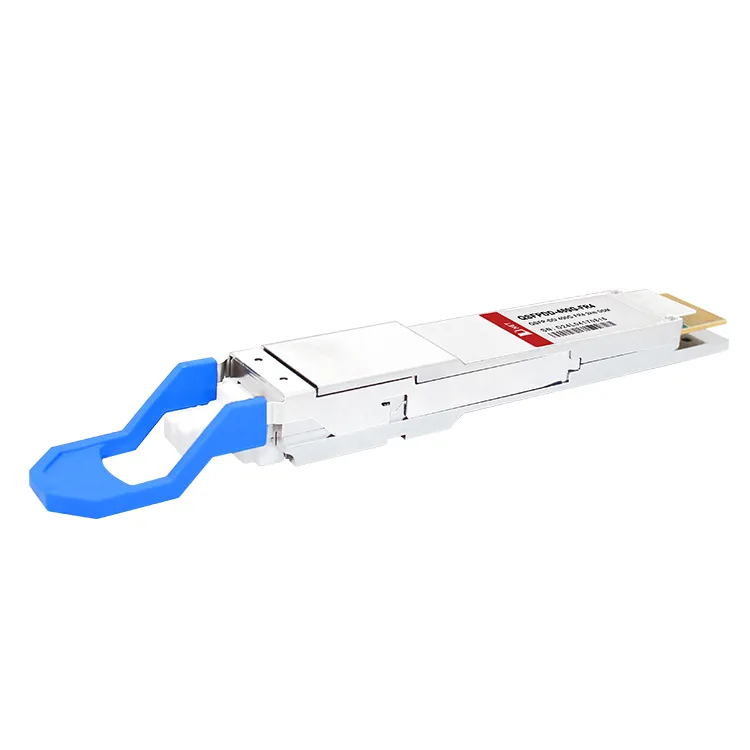

QDD-400G-FR4 |
Optický transceiver 400G QSFP-DD FR4 |
FAQ
Otázka: Podporuje 400G QSFP-DD FR4 pripojenie za chodu?
Otázka: Ako ďaleko môže 400G QSFP-DD FR4 prenášať dáta?
Otázka: Ako sa prenáša 400G QSFP-DD FR4?
