Služba optického vysielača a prijímača od spoločnosti D-net
● Pomoc pri kompatibilite:D-NET ponúka služby kompatibility na zabezpečenie kompatibility optických modulov so zariadeniami od popredných výrobcov.
● Personalizované služby:D-NET poskytuje OEM možnosti prispôsobenia svojich produktov. Na požiadanie môžu mať zákazníci farebné štítky s logom prispôsobené ich potrebám.
● Štandardná dodacia lehota:3 dni
● Rozsiahle riešenia prepravy:D-NET spolupracuje s vysoko uznávanými kuriérskymi spoločnosťami, ako sú SF, FedEx, DHL, UPS a ďalšie, aby zabezpečili spoľahlivé prepravné služby.
Vlastnosti
● Podporuje prenosové rýchlosti až do 1,25 Gbps
● Má funkciu SFP pripojiteľnú za chodu
● Vybavený laserom CWDM DFB a PIN fotodetektorom, schopným prenosu až 80 km na SMF
● Vyhovuje špecifikáciám SFP MSA a SFF-8472 a obsahuje duplexnú LC zásuvku
● V súlade s RoHS
● Napájané jedným +3.3V napájacím zdrojom
● Zahŕňa digitálne diagnostické monitorovanie v reálnom čase
● Rozsah teplôt prevádzkového puzdra:
-Štandard: 0 až +70 stupeň
- Priemyselné: -40 až +85 stupeň
Aplikácie
● Optické systémy 1,25 Gb/s
● Gigabit Ethernet
● Fibre Channel 1,063 Gb/s
● Iné optické prepojenia

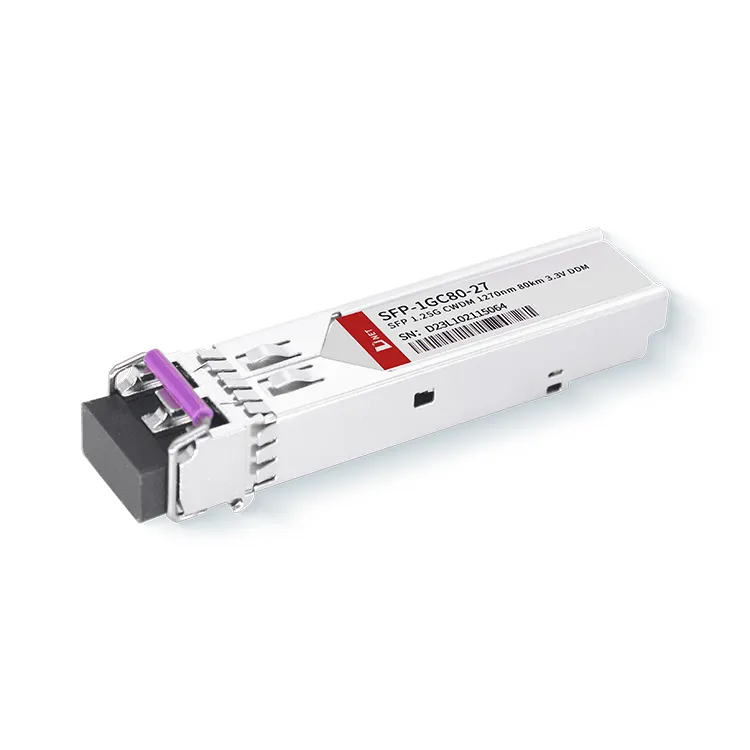

Podrobnosti o produkte
Vysielače a prijímače sú plne v súlade s dohodou SFP Multi-Source Agreement a funkciami digitálnej diagnostiky špecifikovanými v SFF-8472. Pozostávajú z troch základných komponentov: laserový vysielač CWDM DFB, PIN fotodióda integrovaná s trans-impedančným predzosilňovačom (TIA) a riadiaca jednotka MCU. Všetky moduly zodpovedajú laserovým bezpečnostným štandardom triedy I.
Populárne Tagy: SFP 1G 1000base CWDM 1270nm 80km, Čína SFP 1G 1000base CWDM 1270nm 80km výrobcovia, dodávatelia, továreň, SFP-1G-CWDM-1270-40
Absolútne maximálne hodnotenia
|
Parameter |
Symbol |
Min |
Max |
Jednotka |
|
Napájacie napätie |
VCC |
-0.5 |
4.5 |
V |
|
Skladovacia teplota |
Ts |
-40 |
+85 |
stupňa |
|
Prevádzková vlhkosť |
- |
5 |
85 |
% |
Odporúčané prevádzkové podmienky
|
Parameter |
Symbol |
Min |
Typické |
Max |
Jednotka |
|
|
Teplota prevádzkového prípadu |
Štandardné |
Tc |
0 |
+70 |
stupňa |
|
|
Rozšírené |
-20 |
+80 |
stupňa |
|||
|
Priemyselná |
-40 |
+85 |
stupňa |
|||
|
Napájacie napätie |
VCC |
3.135 |
3.30 |
3.465 |
V |
|
|
Prúd napájania |
Icc |
300 |
mA |
|||
|
Rýchlosť prenosu dát |
0.1 |
1.25 |
Gbps |
|||
Optické a elektrické vlastnosti
|
Parameter |
Symbol |
Min |
Typické |
Max |
Jednotka |
Poznámky |
||
|
Vysielač |
||||||||
|
Stredová vlnová dĺžka |
λc |
λc-6.5 |
λc |
λc+6.5 |
Nm |
|||
|
Spektrálna šírka (-20dB) |
Δλ |
1 |
Nm |
|||||
|
Pomer potlačenia bočného režimu |
SMSR |
30 |
- |
Db |
||||
|
Priemerný výstupný výkon |
Pvon |
0 |
+4.0 |
Sm |
1 |
|||
|
Pomer vyhynutia |
ER |
9.0 |
Db |
|||||
|
Diferenciál výkyvu vstupu údajov |
VV |
180 |
1200 |
Mv |
2 |
|||
|
Vstupná diferenciálna impedancia |
ZV |
90 |
100 |
110 |
Ω |
|||
|
TX Zakázať |
Zakázať |
2.0 |
VCC |
V |
||||
|
Povoliť |
0 |
0.8 |
V |
|||||
|
Porucha TX |
Chyba |
2.0 |
VCC |
V |
||||
|
Normálne |
0 |
0.8 |
V |
|||||
|
Prijímač |
||||||||
|
Stredová vlnová dĺžka |
λc |
1270 |
1610 |
Nm |
||||
|
Citlivosť prijímača |
-26 |
Sm |
3 |
|||||
|
Preťaženie prijímača |
-1 |
Sm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
Sm |
|||||
|
Tvrdenie LOS |
LOSA |
-38 |
Sm |
|||||
|
Hysteréza LOS |
0.5 |
4 |
Db |
|||||
|
Diferenciál výkyvu výstupu dát |
Vvon |
600 |
800 |
1000 |
Mv |
4 |
||
|
LOS |
Vysoká |
2.0 |
VCC |
V |
||||
|
Nízka |
0.8 |
V |
||||||
Poznámky
1. Optický výkon sa spustí do SMF.
2. PECL vstup, interne AC-spojený a ukončený.
3. Merané pomocou testovacieho vzoru PRBS 27-1 @1250Mbps, BER menšie alebo rovné 1×10-12.
4. Interne AC-spojené.
Informácie o objednávke
|
Číslo dielu |
Popis |
|
SFP-1GC80-27 |
Transceiver 1,25 Gbps SFP CWDM, jeden režim, dosah 80 km |
FAQ
1. Čo znamená 1G SFP?
Odpoveď: 1G SFP predstavuje 1 Gigabit Small Form-factor Pluggable, ktorý podporuje rýchlosť prenosu dát 1 Gigabit za sekundu.
2. Ako si vybrať SFP transceiver?
1.Kompatibilita: Skontrolujte, či je modul SFP vhodný na použitie s vaším sieťovým hardvérom.
2. Dátová rýchlosť: Zistite potrebnú rýchlosť prenosu dát na základe vašich špecifických požiadaviek na sieť.
3. Typ vlákna: Zamyslite sa nad tým, či budete používať jednovidové alebo viacvidové optické káble.
4.Vzdialenosť: Stanovte rozpätie medzi vysielacím a prijímacím bodom vo vašej sieti.
5. Typ konektora: Overte typ konektora potrebný pre vaše sieťové zariadenia.
