Vlastnosti
● Minimálna strata pri vložení
● Výnimočná stabilita signálu
● Možnosti vysokorýchlostného prepínania
● Široké pokrytie vlnových dĺžok
● Energeticky efektívny výkon
● Robustný a kompaktný dizajn
Aplikácie
● Testovanie a monitorovanie siete
● Redundancia optických sietí
● Smerovanie optického signálu

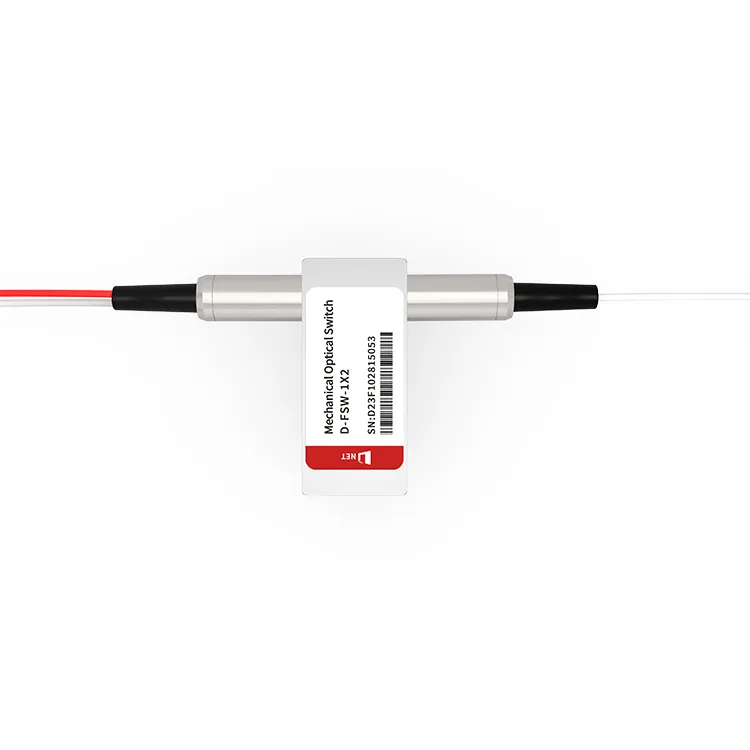

Populárne Tagy: Mechanický optický spínač 1X2 OPTO, Čína Výrobcovia, dodávatelia, továreň na mechanické optické prepínače 1X2 OPTO, Mechanický optický spínačMechanický optický spínač
Špecifikácie
|
Prevádzková vlnová dĺžka |
1260~1620nm (SM) 850 nm (MM) |
Strata vloženia |
Menšie alebo rovné 1.{1}}dB |
|
Strata závislá od vlnovej dĺžky |
Menšie alebo rovné 0,25 dB |
Strata závislá od polarizácie |
Menšie alebo rovné 0,05 dB |
|
Strata závislá od teploty |
Menšie alebo rovné 0,20 dB |
Návratová strata |
SM Väčšie alebo rovné 50 dB MM Väčšie alebo rovné 30 dB |
|
Cross Talk |
SM Väčšie alebo rovné 55 dB MM Väčšie alebo rovné 35 dB |
Čas prepnutia |
Menej ako alebo rovné 8 ms |
|
Opakovateľnosť |
Menšie alebo rovné ±0,02dB |
Trvanlivosť |
Väčšie alebo rovné 107-krát |
|
Prevádzkové napätie |
3 alebo 5V |
Typ prepínača |
Non-Latching/Latching |
|
Prevádzková teplota |
-20 ~ 70 stupňov |
Skladovacia teplota |
-40 ~ 85 stupňov |
|
Optický výkon |
Menší alebo rovný 500 mW |
Rozmer |
27.0D×12.0Š×8,2V mm |
Konfigurácie pinov
|
Typ |
Optická trasa |
Elektrický pohon |
Senzor stavu |
||||||
|
1×2 |
Pin 1 |
Pin5 |
Pin6 |
Pin10 |
Pripnúť 2-3 |
Pripnúť3-4 |
Pripnúť7-8 |
Pripnúť 8-9 |
|
|
Západka |
P1-P2 |
-- |
-- |
GND |
V＋ |
Zavrieť |
OTVORENÉ |
OTVORENÉ |
Zavrieť |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
OTVORENÉ |
Zavrieť |
Zavrieť |
OTVORENÉ |
|
|
Bez západky |
P1-P2 |
-- |
-- |
-- |
-- |
Zavrieť |
OTVORENÉ |
OTVORENÉ |
Zavrieť |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
OTVORENÉ |
Zavrieť |
Zavrieť |
OTVORENÉ |
|
Mechanické rozmery (jednotka: mm)
Optická trasa
Informácie o objednávke
|
FSW |
-1X2- |
-Vlnová dĺžka- |
-Typ spínača- |
-Napätie- |
- Typ vlákna- |
-Balík- |
- Dĺžka vlákna - |
-Konektor- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Špeciálne＝0 |
Západka＝1 Bez blokovania＝2 MINI aretácia＝3 MINI bez aretácie＝4 Špeciálne＝0 |
3V=3 5V=5 Špeciálne＝0 |
SM28=1 50/125=5 62.5/125=6 Špeciálne＝0 |
Holé vlákno=1 900um trubica=3 Špeciálne＝0 |
0.25m=1 0.5m=2 1.0m=3 Špeciálne＝0 |
Žiadne=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 Duplex LC=8 Špeciálne＝0 |
FAQ
1. Čo je to opto-mechanický spínač
Odpoveď: Optomechanický spínač, alternatívne označovaný ako elektrooptický spínač alebo optický spínač, slúži na účel smerovania alebo prepínania optických signálov medzi rôznymi cestami alebo kanálmi selektívnym spôsobom. Dosahuje to fyzickou zmenou polohy optického komponentu, ako je zrkadlo alebo hranol, čím sa riadi smer svetelného toku.
2. Čo je lepšie optický alebo mechanický spínač?
Odpoveď: Výber medzi optickými a mechanickými prepínačmi závisí od niekoľkých faktorov vrátane špecifických požiadaviek aplikácie, rozpočtových obmedzení a požadovaných výkonnostných charakteristík. V aplikáciách, kde sú kritické nízke vložené straty, vysoká spoľahlivosť a široká šírka pásma, môžu byť preferovanou voľbou optické prepínače. Na druhej strane, ak je cenová efektívnosť a jednoduchosť dôležitejšia, lepšou voľbou by mohli byť mechanické spínače.
3. Aké sú rôzne typy optických spínačov
Odpoveď: Optické prepínače, tiež označované ako opto-mechanické prepínače, sú zariadenia určené na prenos signálov a riadenie dátového toku prostredníctvom využitia svetla. Na rozdiel od tradičných mechanických spínačov, ktoré sa spoliehajú na fyzické kontakty a kovové komponenty, tieto spínače využívajú svetelné lúče na detekciu a presmerovanie signálov.
