Podrobnosti o produkte

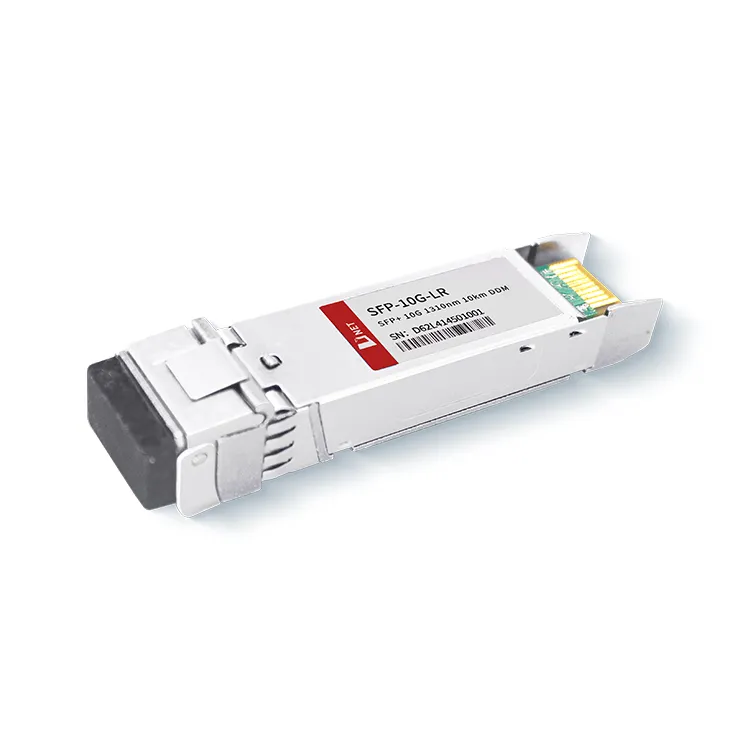

Modul 10G LR 10KM od D-NET je v súlade so štandardmi SFF-8431, SFF-8432 a IEEE 802.3ae 10GBASE-LR. Pracuje na vlnovej dĺžke 1310 nm, čo je frekvencia bežne používaná v optických komunikáciách na veľké vzdialenosti. Modul je plne kompatibilný s tvarovým faktorom SFP, ponúka možnosť pripojenia za prevádzky, uľahčuje jednoduché upgrady na optické porty a zabezpečuje nízke emisie elektromagnetického rušenia (EMI).
Populárne Tagy: SFP+ 10Modul vysielača a prijímača G LR 10 km, Čína SFP+ 10Výrobcovia, dodávatelia, továreň na modul vysielača a prijímača G LR 10 km, záložná sieť SFP+ vysielač, Cesta kompatibility SFP+ vysielač, Cesta bez údržby SFP+ vysielač, Cesta migrácie SFP+ vysielač, Transceiver siete náročný na šírku pásma, Spravovaná cesta SFP+ vysielač
Absolútne maximálne hodnotenia
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
|
|
Skladovacia teplota |
TS |
-40 |
+85 |
stupňa |
||
|
Prevádzková teplota puzdra |
Komerčný |
TA |
0 |
70 |
stupňa |
|
|
Priemyselná |
-40 |
+85 |
stupňa |
|||
|
Maximálne napájacie napätie |
VCC |
-0.5 |
4 |
V |
||
|
Relatívna vlhkosť |
RH |
0 |
85 |
% |
||
Elektrické charakteristiky
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|
Napájacie napätie |
Vcc |
3.135 |
3.465 |
V |
||
|
Napájací prúd |
Icc |
430 |
mA |
|||
|
Spotreba energie |
P |
1.5 |
W |
|||
|
Sekcia vysielača |
||||||
|
Vstupná diferenciálna impedancia |
Rv |
100 |
Ω |
1 |
||
|
Tolerancia jednosmerného napätia na vstupe Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Kolísanie rozdielového vstupného napätia |
Vin, str |
180 |
700 |
Mv |
2 |
|
|
Zakázať prenos napätia |
VD |
2 |
VCC |
V |
3 |
|
|
Povoliť prenos napätia |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Sekcia prijímača |
||||||
|
Tolerancia výstupného napätia na jednom konci |
V |
-0.3 |
4 |
V |
||
|
Rx Výstupné rozdielové napätie |
Vo |
300 |
850 |
Mv |
||
|
Čas vzostupu a poklesu výstupu Rx |
Tr/Tf |
30 |
Ps |
4 |
||
|
Chyba LOS |
VChyba LOS |
2 |
VCCHOSTITEĽ |
V |
5 |
|
|
LOS Normálne |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Poznámka
1. Into ence končí na 100 ohmoch.
2. Pripojte priamo na kolík vstupu údajov TX. AC prepojenie z kolíka na IC ovládača lasera.
3. LOS je výstup s otvoreným kolektorom. 4,7k-10kΩ by sa malo otvoriť na hostiteľskej doske. Prevádzka je logická 0 a strata signálu je logická 1. Maximálne príťahové napätie je 5,5V.
4. Ultrazvuk s OC-192 / SDH.
5. 10GBASE-LR / LW Ethernet.
Optické parametre
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|
Sekcia vysielača |
||||||
|
Stredová vlnová dĺžka |
λt |
1290 |
1310 |
1330 |
Nm |
|
|
spektrálna šírka |
△λ |
1 |
Nm |
|||
|
Priemerný optický výkon |
Pavg |
-8.2 |
0.5 |
Sm |
1 |
|
|
Optická sila OMA |
Poma |
-5.2 |
dBm |
|||
|
Vypnutie lasera |
Poff |
-30 |
Sm |
|||
|
Pomer vyhynutia |
ER |
3.5 |
Db |
7 |
||
|
Pomer vyhynutia |
ER |
6 |
Db |
6 |
||
|
Penalizácia rozptylu vysielača |
TDP |
3.2 |
Db |
2 |
||
|
Relatívna intenzita hluku |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancia straty optického návratu |
20 |
Db |
||||
|
Sekcia prijímača |
||||||
|
Stredová vlnová dĺžka |
λr |
1260 |
1355 |
Nm |
||
|
Citlivosť prijímača |
Sen |
-14.5 |
Sm |
4,7 |
||
|
Citlivosť prijímača |
Sen |
-14.5 |
Sm |
4,6 |
||
|
Citlivosť na stres (OMA) |
SenSV |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
Sm |
||
|
Los dezert |
LOSD |
-15 |
Sm |
|||
|
Los hysterézia |
LOSH |
0.5 |
Db |
|||
|
Preťaženie |
So |
0 |
Sm |
5 |
||
|
Odrazivosť prijímača |
Rrx |
-12 |
Db |
|||
Poznámka
1. Podmienky testu prijímača záťaže podľa IEEE802.3ae. Test CSRS vyžaduje, aby dosky plošných spojov spĺňali štandardy SFF-8431.
2. Preťaženie prijímača, ako je špecifikované v OMA a za najhorších integrovaných stresových podmienok.
3. Ultrazvuk s OC-192 / SDH
4. 10GBASE-LR / LW Ethernet
Informácie o objednávke
|
Číslo dielu |
Popis |
|
SFP-10G-LR |
10G SFP+ LR 10KM modul vysielača/prijímača, Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, Single mode |
FAQ
1. Čo je 10G LR?
Odpoveď: Modul 10G LR 10KM od spoločnosti D-NET je modul optického vysielača a prijímača pre 10-aplikácie sériovej optickej komunikácie Gb/s, modul SFP+ je v súlade s SFF-8431, SFF-8432 a IEEE 802.3ae 10 GBASE-LR.
2. Je 10GBASE-LR single mode alebo multimode?
Odpoveď: Modul transceiveru 10G SFP+ LR 10KM D-NET je vhodný na diaľkový prenos, takže jednovidové vlákno je pokryté hlavne 10 GBASE-LR SFP +, prenosová vzdialenosť 10GBASE-LR SFP môže byť až 10 km s jednovidové vlákno
