Vlastnosti
● Hot-pripojiteľné
● 147nm CWDM EML vysielač, fotodetektor APD
● Prenosová vzdialenosť je až 80 km cez pripojenie SMF
● 2-drôtové rozhranie pre špecifikácie správy v súlade s digitálnym diagnostickým monitorovacím rozhraním SFF 8472
● V súlade s RoHS
Aplikácie
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● 10G optický kanál
● CWDM siete
Podrobnosti o produkte

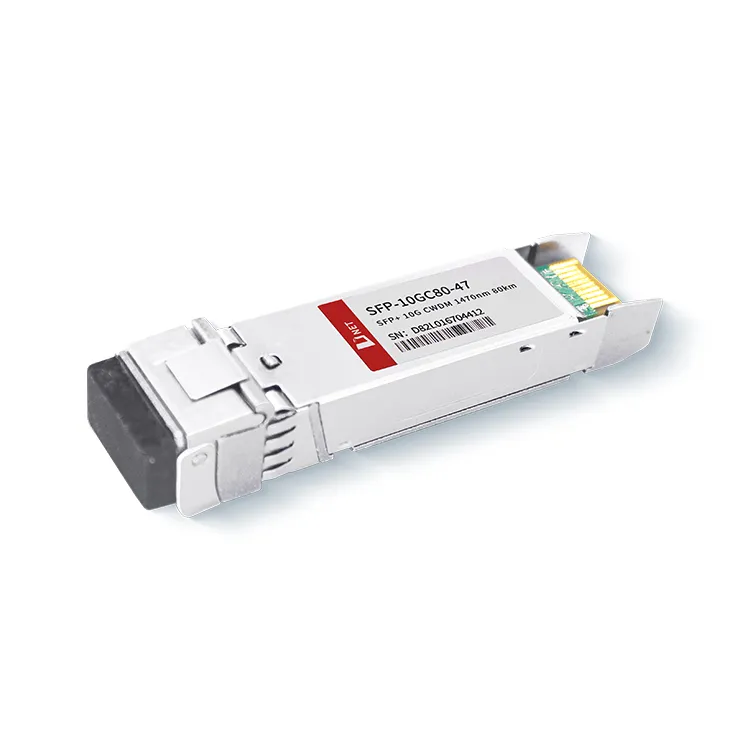

Tento optický transceiver pracuje na vlnovej dĺžke 1470 nm špecificky v spektre CWDM, čo uľahčuje efektívne multiplexovanie a demultiplexovanie signálov v systémoch CWDM. Pýši sa maximálnou prenosovou vzdialenosťou 80 kilometrov a je vhodný pre komunikačné siete na dlhé vzdialenosti, kde je potrebný väčší dosah.
Populárne Tagy: SFP+10G CWDM 1470 km 80 km, Čína SFP+10G CWDM 1470 km 80 km výrobcovia, dodávatelia, továreň, SFP-10G-CWDM-1270-10SFP-10G-CWDM-1470-40SFP-10G-CWDM-1470-80SFP-10G-CWDM-1470-40
Absolútne maximálne hodnotenia
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
|
Skladovacia teplota |
TS |
-40 |
+85 |
stupňa |
|
|
Prevádzková teplota puzdra |
TA |
0 |
70 |
stupňa |
|
|
Maximálne napájacie napätie |
Vcc |
-0.5 |
4 |
V |
|
|
Relatívna vlhkosť |
RH |
0 |
85 |
% |
Elektrické charakteristiky
(TOP=0 až 70stupeň , VCC=3,135 až 3,465 voltov)
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|
Napájacie napätie |
Vcc |
3.135 |
3.465 |
V |
|
Napájací prúd |
Icc |
600 |
mA |
|||
|
Spotreba energie |
P |
2 |
W |
|||
|
Sekcia vysielača |
||||||
|
Vstupná diferenciálna impedancia |
Rin |
100 |
Ω |
1 |
||
|
Jednosmerné jednosmerné napätie vstupu Tx Tolerancia (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Kolísanie rozdielového vstupného napätia |
Vin, str |
180 |
700 |
mV |
2 |
|
|
Zakázať prenos napätia |
VD |
2 |
Vcc |
V |
3 |
|
|
Povoliť prenos napätia |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Sekcia prijímača |
||||||
|
Tolerancia výstupného napätia na jednom konci |
V |
-0.3 |
4 |
V |
||
|
Rx Výstupné rozdielové napätie |
Vo |
300 |
850 |
mV |
||
|
Čas vzostupu a poklesu výstupu Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Chyba LOS |
Chyba VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
norma VLOS |
Vee |
Vee+0.8 |
V |
5 |
|
Poznámka
1. Je priamo pripojený k vstupným kolíkom údajov TX, s AC väzbou z kolíkov do IC ovládača lasera.
2. LOS je nakonfigurovaný ako výstup s otvoreným kolektorom. Mal by byť vytiahnutý pomocou odporu v rozsahu od 4,7 kΩ do 10kΩ na hostiteľskej doske. Počas normálnej prevádzky vydáva logickú 0; v prípade straty signálu vydáva logiku
3. Maximálne ťahové napätie, ktoré môže tolerovať, je 5,5 V.
Optické parametre
(TOP=0 až 70 stupňov, VCC=3,135 až 3,465 voltov)
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|
Sekcia vysielača |
||||||
|
Stredová vlnová dĺžka |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
spektrálna šírka |
Δλ |
1 |
nm |
|||
|
Priemerný optický výkon |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Vypnutie lasera |
Poff |
-30 |
dBm |
|||
|
Pomer vyhynutia |
ER |
8.2 |
dB |
|||
|
Penalizácia rozptylu vysielača |
TDP |
3.0 |
dB |
2 |
||
|
Relatívna intenzita hluku |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancia straty optického návratu |
20 |
dB |
||||
|
Sekcia prijímača |
||||||
|
Stredová vlnová dĺžka |
λr |
1260 |
1620 |
nm |
||
|
Citlivosť prijímača (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Citlivosť na stres (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Preťaženie |
So |
-7 |
dBm |
5 |
||
|
Odrazivosť prijímača |
Rrx |
-12 |
dB |
Poznámka
1. Hodnoty priemerného výkonu sú len informatívne, podľa IEEE802.3ae.
2. Odraz 12dB.
3. Podmienky záťažových testov prijímača podľa IEEE802.3ae. Testovanie CSRS vyžaduje, aby hostiteľská doska vyhovovala SFF-8431.
4. Preťaženie prijímača špecifikované v OMA a pri najhoršom komplexnom namáhanom stave.
Informácie o objednávke
|
Číslo dielu |
Popis |
|
SFP-10GC80-C60 |
Transceiver 10 Gb/s 80 km CWDM SFP+ pripojiteľný za chodu, Duplex LC, +3.3V, 1470nm, CWDM EML&APD, Single Mode |
FAQ
1. Na čo slúžia 10G SFP+ porty?
Odpoveď: 10G SFP+ zvyčajne prenáša optické vlny pri 850 nm, 1310 nm, 1550 nm, CWDM, DWDM; SONET / SDH pre 10 Gbps, Fibre Channel, gigabitový Ethernet, 10 gigabitový Ethernet a ďalšie aplikácie, vrátane prepojení DWDM.
2. Môžem použiť SFP+ transceivery v SFP28 portoch?
Odpoveď: Vysielače a prijímače SFP+ (10 Gigabit Ethernet) nemožno priamo použiť v portoch SFP28 (25 Gigabit Ethernet). Aj keď moduly SFP+ a SFP28 používajú rovnaký tvarový faktor, pracujú pri rôznych rýchlostiach. Moduly SFP+ podporujú prenosové rýchlosti až do 10 Gbps, zatiaľ čo moduly SFP28 podporujú prenosové rýchlosti až 25 Gbps. Porty SFP28 sú navyše navrhnuté tak, aby podporovali vyššie úrovne výkonu potrebné na prevádzku 25 Gb/s. Preto používanie SFP+ transceivera v porte SFP28 nebude kompatibilné a nebude fungovať.
