Aplikácie
● Ethernet 10GBASE-ZR/ZW
● SONET OC-192/ SDH STM-64
● 10G optický kanál
● OTN OTU2e
Podrobnosti o produkte

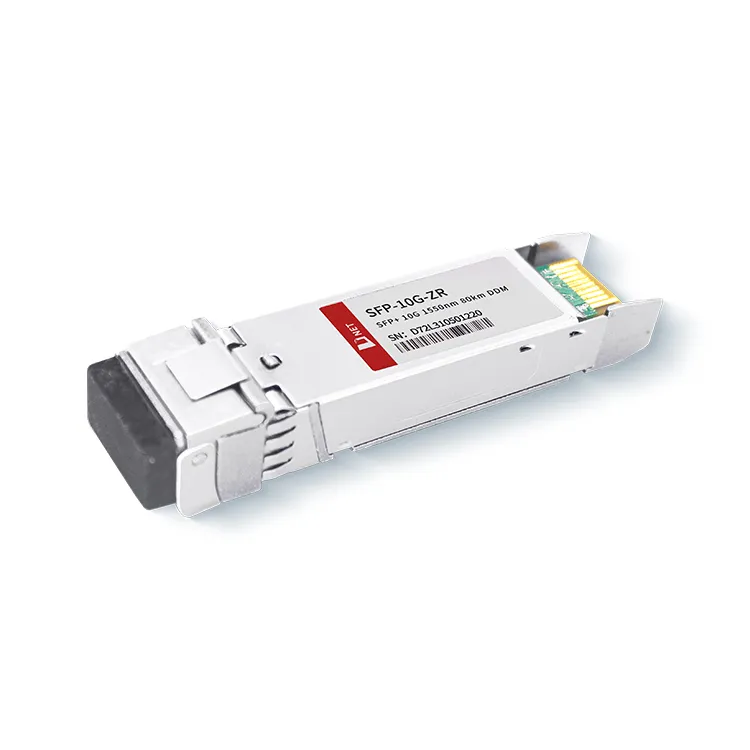

Modul transceiveru 10G SFP+ ZR 80KM od D-NET konvertuje 10Gb/s sériový elektrický dátový tok na 10Gb/s optický výstupný signál a naopak, konvertuje 10Gb/s optický vstupný signál späť na 10Gb/s sériové elektrické dáta. prúd. Modul je plne kompatibilný s tvarovým faktorom SFP, ponúka možnosť pripojenia za chodu, uľahčuje jednoduché upgrady na optické porty a zaisťuje nízke emisie elektromagnetického rušenia (EMI).
Populárne Tagy: SFP+10G ZR 1550nm 80km modul transceiveru, Čína SFP+10Výrobcovia, dodávatelia, továreň G ZR 1550nm 80km modul transceiveru, Spravovaná cesta SFP+ vysielač, Inovácia cesty SFP+ vysielač, Cesta spoľahlivosti SFP+ vysielač, Sieť na obnovenie katastrofy SFP+ vysielač, záložná sieť SFP+ vysielač, Diagnostická cesta SFP+ vysielač
Absolútne maximálne hodnotenia
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
|
|
Skladovacia teplota |
TS |
-40 |
+85 |
stupňa |
||
|
Prevádzková teplota puzdra |
Komerčný |
TA |
0 |
70 |
stupňa |
|
|
Priemyselná |
TA |
|||||
|
Maximálne napájacie napätie |
Vcc |
-0.5 |
4 |
V |
||
|
Relatívna vlhkosť |
RH |
0 |
85 |
% |
||
Elektrické charakteristiky
(TOP=0 až 70 stupňov, VCC=3,135 až 3,465 voltov)
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|
Napájacie napätie |
Vcc |
3.135 |
3.465 |
V |
||
|
Napájací prúd |
Icc |
500 |
mA |
|||
|
Spotreba energie |
P |
1.8 |
W |
|||
|
Sekcia vysielača |
||||||
|
Vstupná diferenciálna impedancia |
Rv |
100 |
Ω |
1 |
||
|
Tolerancia jednosmerného napätia na vstupe Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Kolísanie rozdielového vstupného napätia |
Vin, str |
180 |
700 |
mV |
2 |
|
|
Napätie vypnutia prenosu |
VD |
2 |
Vcc |
V |
3 |
|
|
Povoliť prenos napätia |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Sekcia prijímača |
||||||
|
Tolerancia výstupného napätia na jednom konci |
V |
-0.3 |
4 |
V |
||
|
Rx Výstupné rozdielové napätie |
Vo |
300 |
850 |
mV |
||
|
Čas vzostupu a poklesu výstupu Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Chyba LOS |
VChyba LOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Optické parametre
(TOP=0 až 70 stupňov, VCC=3,135 až 3,465 voltov)
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|
Sekcia vysielača |
||||||
|
Stredová vlnová dĺžka |
λt |
1530 |
1550 |
1565 |
nm |
|
|
spektrálna šírka |
△λ |
0.3 |
nm |
|||
|
Priemerný optický výkon |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Optická sila OMA |
Poma |
-2.1 |
dBm |
|||
|
Vypnutie lasera |
Poff |
-30 |
dBm |
|||
|
Pomer vyhynutia |
ER |
8.2 |
dB |
|||
|
Penalizácia rozptylu vysielača |
TDP |
3.0 |
dB |
2 |
||
|
Relatívna intenzita hluku |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancia straty optického návratu |
21 |
dB |
||||
|
Sekcia prijímača |
||||||
|
Stredová vlnová dĺžka |
λr |
1260 |
1600 |
nm |
||
|
Citlivosť prijímača |
Sen |
-23 |
dBm |
4 |
||
|
Citlivosť na stres (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Preťaženie |
So |
-7 |
dBm |
5 |
||
|
Odrazivosť prijímača |
Rrx |
-26 |
dB |
|||
Poznámka
1. Odraz 12dB.
2. Hodnoty priemerného výkonu sú len informatívne, podľa IEEE802.3ae.
3. Obrázok TWDP vyžaduje, aby hostiteľská doska bola v súlade s SFF-8431. TWDP sa vypočítava pomocou kódu Matlab uvedeného v článku 68.6.6.2 normy IEEE802.3ae.
Informácie o objednávke
|
Číslo dielu |
Popis |
|
SFP-10G-ZR |
10G SFP+ ZR 80KM modul vysielača a prijímača, Hot Pluggable, Duplex LC, +3.3V, 1550nm EML&APD, Single mode |
FAQ
1. Aký je dosah 10G ZR?
Odpoveď: Pre 10G 80KM 1550nm optický výstupný výkon a vlnová dĺžka (1550nm) sú overené na analyzátoroch optického spektra. Maximálny dosah 80 km cez skutočný (nie simulovaný) SMF, singlemode optický kábel.
2. Aký je rozdiel medzi SFP ER a ZR?
Odpoveď: SFP-10G-ER dosahuje prenosovú vzdialenosť až 40 km cez jednovidové optické vlákno. SFP-10G-ZR má vlnovú dĺžku 1550nm, podporuje prenosovú vzdialenosť až 80 km na štandardnom jednovidovom vlákne a je široko používaný v 10GBASE-ZR/ZW Ethernet a 10G Fibre kanáli.
3. Aký je rozsah optického vysielacieho výkonu pre 10G ZR SFP?
Odpoveď: Maximálny optický vysielací výkon 10G 80KM 1550nm modulu D-NET je 4,0 dBm a minimum je 0 dBm.
