Podrobnosti o produkte

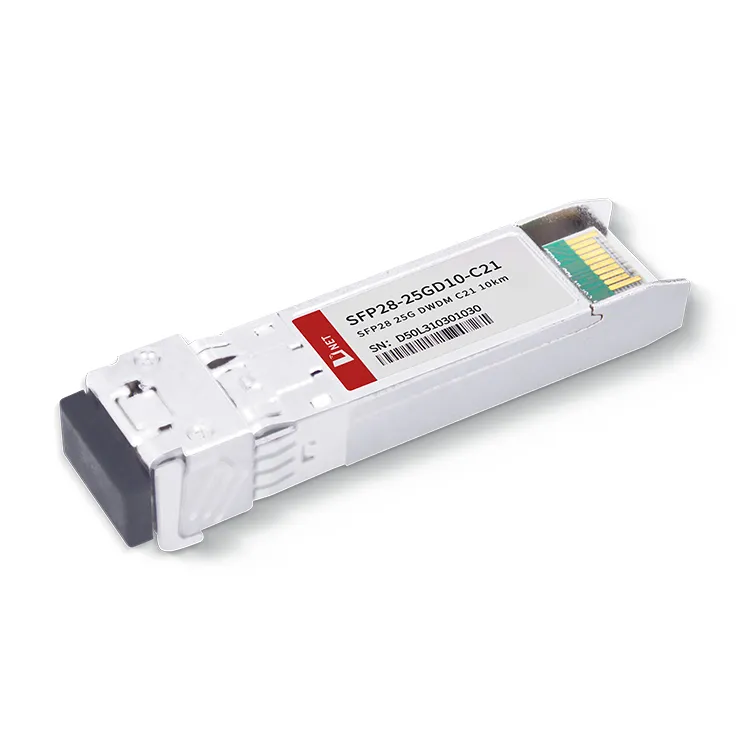

Modul transceiveru D-net 25G DWDM C21 10KM obsahuje vysoko integrovanú optickú podzostavu, ktorá obsahuje laser DWDM EML, riadiacu jednotku MCU a predzosilňovač. Modul 25G SFP28 DWDM 10KM je špeciálne navrhnutý na použitie s jednovidovým vláknom a pracuje pri nominálnej vlnovej dĺžke v rámci 100 GHz ITU mriežky, pričom využíva vlnovú dĺžku DWDM v C-pásme. Je široko používaný v aplikáciách 25G Ethernet a CPRI 10.
Populárne Tagy: SFP28 DWDM C21 10Modul vysielača a prijímača KM, Čína SFP28 DWDM C21 10Výrobcovia, dodávatelia, továreň na modul vysielača a prijímača KM, Kábel DAC pre zvukové zariadenie Wi-Fi, optické prijímače, kábel DAC, 25G vysielač, Optický transceiver na hodnotenie produktu, kábel pre reproduktory
|
Parameter |
Symbol |
Min |
Max |
Jednotka |
|
Napájacie napätie |
Vcc |
-0.5 |
4.5 |
V |
|
Skladovacia teplota |
Ts |
-40 |
+85 |
stupňa |
|
Prevádzková vlhkosť |
- |
5 |
85 |
% |
Absolútne maximálne hodnotenia
|
Parameter |
Symbol |
Min |
Max |
Jednotka |
|
Napájacie napätie |
VCC |
-0.5 |
4.5 |
V |
|
Skladovacia teplota |
Ts |
-40 |
+85 |
stupňa |
|
Prevádzková vlhkosť |
- |
5 |
85 |
% |
Odporúčané prevádzkové podmienky
|
Parameter |
Symbol |
Min |
Typické |
Max |
Jednotka |
|
Teplota prevádzkového prípadu |
Tc |
0 |
+70 |
stupňa |
|
|
Napájacie napätie |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Prúd napájania |
Icc |
700 |
mA |
||
|
Rýchlosť prenosu dát |
25.78 |
Gbps |
Optické a elektrické vlastnosti
|
Parameter |
Symbol |
Min |
Typické |
Max |
Jednotka |
Poznámky |
||
|
Vysielač |
||||||||
|
Stredová vlnová dĺžka |
λc |
1528.77 |
1563.05 |
Nm |
||||
|
Spektrálna šírka (-20dB) |
Δλ |
1 |
Nm |
|||||
|
Pomer potlačenia bočného režimu |
SMSR |
30 |
- |
Db |
||||
|
Priemerný výstupný výkon |
Pvon |
-1 |
+6 |
Sm |
1 |
|||
|
Pomer vyhynutia |
ER |
6 |
Db |
|||||
|
Diferenciál výkyvu vstupu údajov |
VV |
180 |
850 |
Mv |
2 |
|||
|
Vstupná diferenciálna impedancia |
ZV |
90 |
100 |
110 |
Ω |
|||
|
TX Zakázať |
Zakázať |
2.0 |
VCC |
V |
||||
|
Povoliť |
0 |
0.8 |
V |
|||||
|
Porucha TX |
Chyba |
2.0 |
VCC |
V |
||||
|
Normálne |
0 |
0.8 |
V |
|||||
|
Prijímač |
||||||||
|
Stredová vlnová dĺžka |
λc |
1510 |
1570 |
Nm |
||||
|
Citlivosť prijímača |
-15 |
Sm |
3 |
|||||
|
Preťaženie prijímača |
2 |
Sm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-16 |
Sm |
|||||
|
Tvrdenie LOS |
LOSA |
-35 |
Sm |
|||||
|
Hysteréza LOS |
0.5 |
Db |
||||||
|
Diferenciál výkyvu výstupu dát |
Vvon |
300 |
900 |
Mv |
4 |
|||
|
LOS |
Vysoká |
2.0 |
VCC |
V |
||||
|
Nízka |
0.8 |
V |
||||||
Poznámky:
1. Optický výkon sa spustí do SMF.
2. PECL vstup, interne AC-spojený a ukončený.
3. Merané pomocou testovacieho vzoru PRBS 231-1 @25,78 Gbps, BER menšie alebo rovné 5E-5.
4. Interne AC-spojené.
Informácie o objednávke
|
Číslo dielu |
Popis |
|
SFP28-25GD10-C21 |
25,78 Gbps 25G DWDM C21 10KM modul vysielača a prijímača, dosah 10 km pre SMF |
FAQ
1. Aké rýchlosti podporuje SFP28?
Odpoveď: Optický transceiver SFP 28 má prenosovú rýchlosť 25 Gb/s pomocou LC konektora.
2. Ako rýchlo je 25GbE?
Odpoveď: 25GbE poskytuje jednoduchšiu cestu k rýchlosti Ethernetu 50 Gbps, 100 Gbps a viac. Ako technológia 25G dospieva, používatelia môžu dosiahnuť bezproblémovú prevádzku medzi hlavnými komponentmi v rámci siete dátového centra.
