Popis

Technické parametre

Vlastnosti

● Prevádzková rýchlosť prenosu dát až 25,78 Gbps
● Prenosová vzdialenosť až 10 km
● Vysoká citlivosť Pin fotodiódy a TIA
● LC duplexný konektor
● 20pinový konektor pripojiteľný za chodu
● Nízka spotreba energie<1 W
● -20 až 70 stupňov v širokom rozsahu prevádzkových teplôt
● Jeden napájací zdroj +3.3V±5%.
● V súlade s SFF-8472
● Plne vyhovuje RoHS

Podrobnosti o produkte

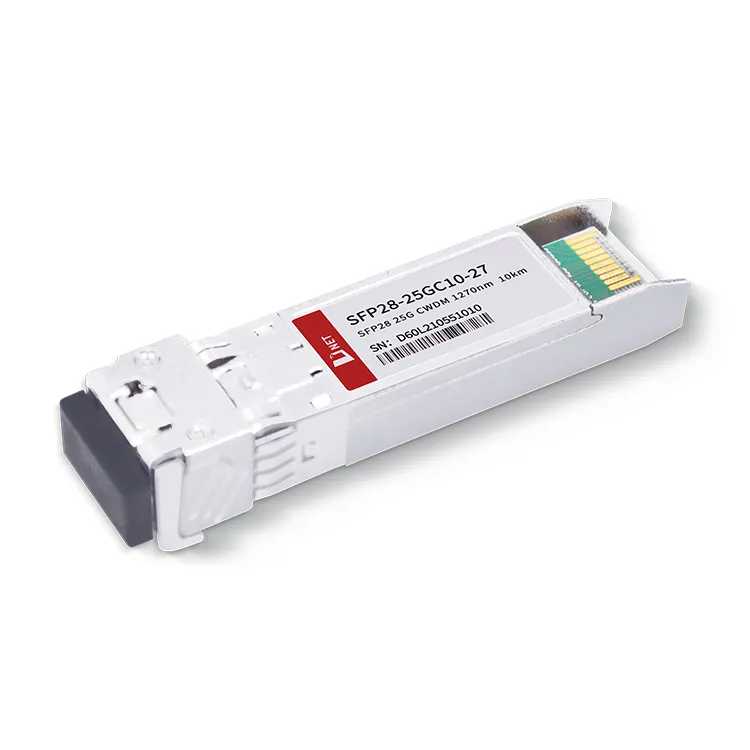

25G CWDM 1270nm 10KM modul D-net využíva CWDM DML laser a PIN prijímač. Jeho prijímací aj prenosový kanál obsahuje vstavaný obvod CDR schopný podporovať maximálnu rýchlosť až 25,78 Gbps. Farebný optický transceiver 25G 1270nm 10KM je navrhnutý tak, aby šetril zdroje optických vlákien, čím efektívne znižuje celkové prevádzkové náklady pre poskytovateľov služieb. Modul 25G 1270nm 10KM spĺňa normy SFF{13}} a RoHS. Modul transceiveru 25G SFP28 CWDM 10KM nachádza široké uplatnenie v prepojiteľnosti dátových centier, optických prenosových sieťach komunikačných operátorov, bezdrôtových základňových sieťach backhaul a scenároch podnikového Ethernetu.

Populárne Tagy: Modul transceivera SFP28 CWDM 1270nm, Čína Výrobcovia, dodávatelia, továreň SFP28 CWDM 1270nm modul vysielača a prijímača, SFP28-25G-SR SFP28-CWDM-1270 SFP28-25G-LR SFP28-DWDM-C21

Absolútne maximálne hodnotenia

Parameter	Symbol	Jednotka	Min	Max
Rozsah skladovacích teplôt	Ts	^oC	-40	85
Relatívna vlhkosť	RH	%	0	95
Maximálne napájacie napätie	Vcc3	V	-0.5	4.0

Odporúčané prevádzkové podmienky

Parameter	Symbol	Jednotka	Min	Typ	Max
Rozsah teplôt prevádzkového prípadu	Tc	^oC	-20		70
Napájacie napätie	Vcc	V	3.14	3.3	3.46
Bitová rýchlosť	BR	Gb/s		25.78
Bit Error Ratio	BER				5*10^-5
Maximálna podporovaná dĺžka prepojenia	L	Km			10

Definícia elektrických portov

Parameter	Symbol	Jednotka	Min	Typ	Max	Poznámka
Napájacie napätie	V_CC	V	3.14	3.3	3.46
Spotreba energie	P	mW			1000
Vysielač
Vstupná diferenciálna impedancia	R_IN	Ω		100
Jednostranné kolísanie vstupu údajov	V_IN	mVp-p	90		450
Zakázať prenos napätia	V_DIS	V	2		V_CCHOST
Povoliť prenos napätia	V_EN	V	V_EE		V_EE+0.8
Prenos chybového potvrdenia napätia	V_FA	V	2		V_CCHOST
Napätie prenosu poruchy odstránenia	V_FDA	V	V_EE		V_EE+0.4
Prijímač
Jednostranné kolísanie výstupu dát	V_OD	mVp-p	200		450
Chyba LOS	V_LOSFT	V	2		V_CCHOST
LOS Normal	V_LOSNR	V	V_EE		V_EE+0.4

Optické charakteristiky

(Tc=0 až 70 oC a Vcc= 3,14 až 3,46 V)

Parameter	Symbol	Jednotka	Min	Typ	Max	Poznámka
Nominálna vlnová dĺžka	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Drift vlnovej dĺžky	Δλ	nm	-6.5		+6.5
Priemerný výstupný výkon	Pav	dBm	-3		2
Spektrálna šírka (-20dB)	s	nm			1
Pomer vyhynutia	ER	dB	3.5
Pomer potlačenia bočného režimu	SMSR	dB	30
Priemerný štartovací výkon vypnutého vysielača	POFF	dBm			-30
Relatívna intenzita hluku	RIN	dB/Hz			-128
Stredová vlnová dĺžka	λC	nm	1260		1620
Citlivosť prijímača (OMA)	RSENSE	dBm			-11.3	1
Preťaženie prijímača (OMA)	Pmax	dBm	2.2
Optická návratová strata		dB			-26
Tvrdenie LOS	LOSA	dBm	-30
LOS De-Assert LOS	LOSD	dBm			-17
Hysteréza LOS		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5 dBm, PRBS 231-1 a BER lepšie alebo rovné 5E-5;

Informácie o objednávke

Číslo dielu	Popis
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC optický transceiver

FAQ

1. Čo je port 25G SFP28?

Odpoveď: Port SFP28 od D-NET je určený pre 25G rýchlostný port podobnej veľkosti ako 10G SFP+ port.

2. Je SFP28 Ethernet?

Odpoveď: Ethernet SFP28 je pre zákazníkov, ktorí nasadzujú 25GbE, modul SFP28, založený na forme balíka SFP+, podporuje štandard 25G Ethernet. Spätná kompatibilita s 10GbE poskytuje prirodzenú cestu migrácie pre zákazníkov, ktorí potrebujú väčšiu šírku pásma.
