Vlastnosti
● 10 GHz ITU Grid, C pásmo
● Vysielač DWDM EML, fotodetektor APD
● Prenosová vzdialenosť pripojenia SMF do 80 km
● S digitálnym diagnostickým monitorovacím rozhraním vyhovujúcim SFF 8472
● Spotreba energie<1.5W
● V súlade s RoHS
Aplikácie
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● 10G optický kanál
● Siete DWDM
Podrobnosti o produkte

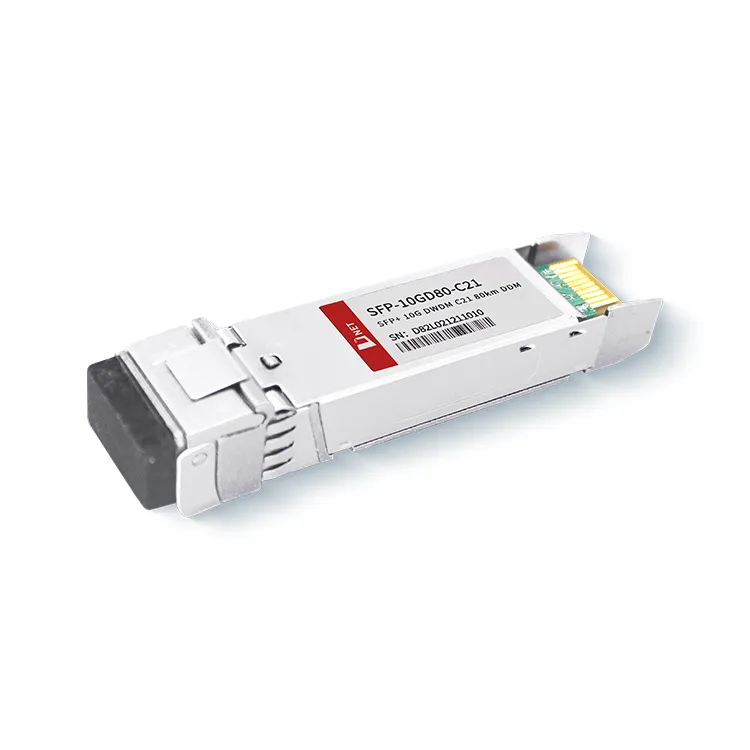

SFP-10GD80-C21 je navrhnutý pre 10Gb/s sériovú optickú komunikáciu, kde konvertuje 10Gb/s sériový elektrický dátový tok na zodpovedajúci 10Gb/s optický výstupný signál a naopak, konvertovanie 10Gb/s optického vstupného signálu späť na sériový elektrický dátový tok 10Gb/s. Využíva DWDM EML (elektro-absorpčný modulovaný laser) vysielač a fotodetektor APD (lavínová fotodióda). Použitie kovového plášťa minimalizuje elektromagnetické rušenie a produkt je v súlade s normami RoHS.
Populárne Tagy: SFP+10G DWDM C21 80km, Čína Výrobcovia, dodávatelia, továreň SFP+10G DWDM C21 80km, SFP-10G-DWDM-C60-80, SFP-10G-DWDM-C21-40, SFP-10G-DWDM-C60-40, SFP-10G-DWDM-C21-80
Absolútne maximálne hodnotenia
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
|
Skladovacia teplota |
TS |
-40 |
+85 |
stupňa |
|
|
Prevádzková teplota puzdra |
TA |
0 |
70 |
stupňa |
|
|
Maximálne napájacie napätie |
Vcc |
-0.5 |
4 |
V |
|
|
Relatívna vlhkosť |
RH |
0 |
85 |
% |
Elektrické charakteristiky
(TOP=0 až 70stupeň , VCC=3,135 až 3,465 voltov)
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|
Napájacie napätie |
Vcc |
3.135 |
3.465 |
V |
||
|
Napájací prúd |
Icc |
450 |
mA |
|||
|
Spotreba energie |
P |
1.5 |
W |
|||
|
Sekcia vysielača |
||||||
|
Vstupná diferenciálna impedancia |
Rv |
100 |
Ω |
1 |
||
|
Tolerancia jednosmerného napätia na vstupe Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Kolísanie rozdielového vstupného napätia |
Vin, str |
180 |
700 |
mV |
2 |
|
|
Zakázať prenos napätia |
VD |
2 |
Vcc |
V |
3 |
|
|
Povoliť prenos napätia |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Sekcia prijímača |
||||||
|
Tolerancia výstupného napätia na jednom konci |
V |
-0.3 |
4 |
V |
||
|
Rx Výstupné rozdielové napätie |
Vo |
300 |
850 |
mV |
||
|
Čas vzostupu a poklesu výstupu Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Chyba LOS |
VChyba LOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Poznámka
1. Pripojené priamo na kolíky vstupu údajov TX. AC prepojenie z kolíkov do IC ovládača lasera.
2. 20%-80%
3. Do 100 ohmového diferenciálneho ukončenia.
4. LOS je výstup s otvoreným kolektorom. Mal by sa zvýšiť s 4,7k – 10kΩ na hostiteľskej doske. Normálna prevádzka je logická 0; strata signálu je logická 1. Maximálne ťahové napätie je 5,5V.
Optické parametre
(TOP=0 až 70stupeň , VCC=3,135 až 3,465 voltov)
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|
Sekcia vysielača |
||||||
|
Optická vlnová dĺžka - koniec života |
λ |
X-100 |
X |
X+100 |
popoludní |
|
|
Optická vlnová dĺžka - začiatok života |
λ |
X-25 |
X |
X+25 |
popoludní |
|
|
Priemerný optický výkon |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Vypnutie lasera |
Poff |
-30 |
dBm |
|||
|
Pomer vyhynutia |
ER |
8.2 |
dB |
|||
|
Penalizácia rozptylu vysielača |
TDP |
3.0 |
dB |
2 |
||
|
Relatívna intenzita hluku |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancia straty optického návratu |
20 |
dB |
||||
|
Sekcia prijímača |
||||||
|
Stredová vlnová dĺžka |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Preťaženie |
So |
-7 |
dBm |
5 |
||
|
Odrazivosť prijímača |
Rrx |
-12 |
dB |
|||
Poznámka
1. Odraz 12dB.
2. Podmienky záťažových testov prijímača podľa IEEE802.3ae. Testovanie CSRS vyžaduje, aby hostiteľská doska vyhovovala SFF-8431.
3. Preťaženie prijímača špecifikované v OMA a pri najhoršom komplexnom namáhanom stave.
Informácie o objednávke
|
Číslo dielu |
Popis |
|
SFP-10GD80-C21 |
Transceiver 10 Gb/s 80 km DWDM SFP+ pripojiteľný za chodu, Duplex LC, +3,3 V, 100 GHz, DWDM EML&APD, Single Mode |
FAQ
1. Čo je 10G dwdm 80 km?
Odpoveď: 10G DWDM 80km označuje typ optickej komunikačnej technológie, ktorá umožňuje prenos dát rýchlosťou 10G na vzdialenosť 80 km pomocou DWDM. DWDM je technika, ktorá umožňuje kombináciu viacerých optických signálov, z ktorých každý sa prenáša na inej vlnovej dĺžke, a ich prenos cez jediné optické vlákno. To umožňuje efektívne využitie dostupnej šírky pásma a zvyšuje kapacitu siete z optických vlákien.
2. Aký je rozdiel medzi CWDM a DWDM SFP?
Odpoveď: Rozsah vlnových dĺžok CWDM SFP je 1270-1610 nm. Maximálna prenosová vzdialenosť je 120 km. DWDM SFP má však maximálnu vlnovú dĺžku 1620 nm a maximálnu prenosovú vzdialenosť 200 km.
