Popis

Technické parametre

Vlastnosti produktu

●Podporuje prenosové rýchlosti až do 25,78 Gbps

●Vyznačuje sa systémom SFP+ pripojiteľným za chodu

●Vybavené 1310nm DFB laserom a PIN fotodiódou umožňujúcou prenos až 10 km cez SMF

●Vyhovuje špecifikáciám SFP+ MSA a SFF-8472, obsahuje duplexnú LC zásuvku

●Vyhovuje RoHS

●Funguje s jedným +3.3V napájacím zdrojom

●Zahŕňa digitálne diagnostické monitorovanie v reálnom čase

●Rozsah teplôt prevádzkového prípadu: Štandardný 0 stupeň až +70 stupeň

Aplikácie

● 25 GBASE-LR

Podrobnosti o produkte

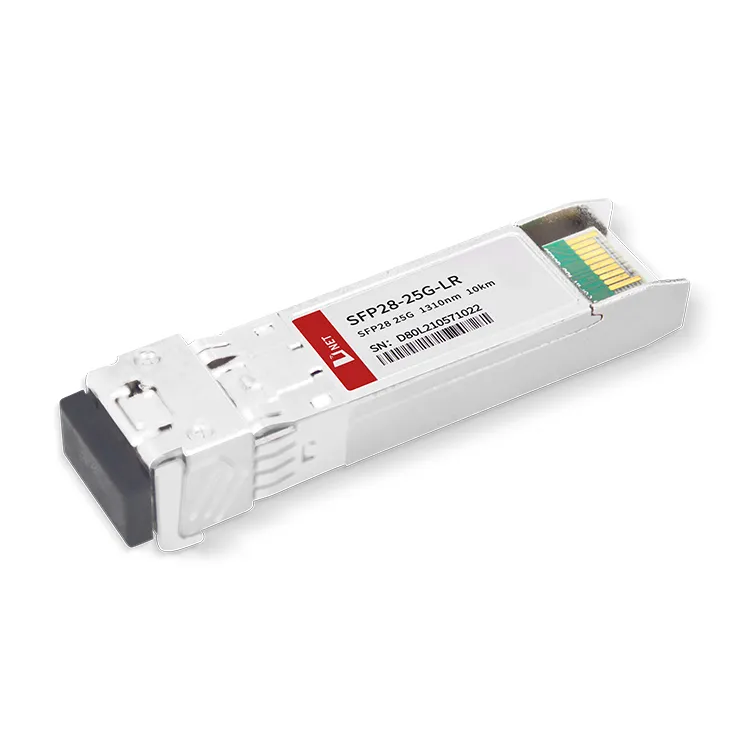

Transceivery SFP28 sú vysokovýkonné, nákladovo efektívne moduly schopné podporovať prenosovú rýchlosť 25,78 Gbps a umožňujú prenosovú vzdialenosť 10 km cez Single-Mode Fiber (SMF).

Tieto transceivery obsahujú tri kľúčové komponenty: DFB laserový vysielač, PIN fotodiódu, ktorá je integrovaná s trans-impedančným predzosilňovačom (TIA) a riadiacu jednotku MCU. Všetky moduly spĺňajú laserové bezpečnostné normy triedy I.

Populárne Tagy: SFP28 25Modul vysielača a prijímača G LR 10KM, Čína Výrobcovia, dodávatelia, továreň SFP28 25modulov vysielača a prijímača G LR 10KM, SFP28-25G-LR SFP28-DWDM-C21 SFP28-25G-SR SFP28-CWDM-1270

Absolútne maximálne hodnotenia

Parameter	Symbol	Min	Max	Jednotka
Napájacie napätie	Vcc	-0.5	4	V
Skladovacia teplota	Ts	-40	+85	stupňa
Prevádzková vlhkosť	-	5	85	%

Odporúčané prevádzkové podmienky

Parameter	Symbol	Min	Typické	Max	Jednotka
Teplota prevádzkového prípadu	Tc	0		+70	stupňa
Napájacie napätie	Vcc	3.135	3.30	3.465	V
Prúd napájania	Icc			400	mA
Rýchlosť prenosu dát			25.78		Gbps

Optické a elektrické vlastnosti

Parameter		Symbol		Min	Typické	Max	Jednotka	Poznámky
Vysielač
Stredová vlnová dĺžka			λc	1270	1310	1350	nm
Spektrálna šírka (-20dB)			Δλ			1	nm
Pomer potlačenia bočného režimu			SMSR	30	-		dB
Priemerný výstupný výkon			P_von	-6		2	dBm	1
Pomer vyhynutia			ER	3.5			dB
Diferenciál výkyvu vstupu údajov			V_IN	180		850	mV	2
Vstupná diferenciálna impedancia			Z_IN	90	100	110	Ω
TX Zakázať	Zakázať			2.0		Vcc	V
TX Zakázať	Povoliť			0		0.8	V
Porucha TX	Chyba			2.0		Vcc	V
Porucha TX	Normálne			0		0.8	V
Prijímač
Stredová vlnová dĺžka			λc	1260		1600	nm
Citlivosť prijímača						-13.3	dBm	3,4
Preťaženie prijímača						2	dBm	3,4
LOS De-Assert			LOS_D			-15	dBm
Tvrdenie LOS			LOS_A	-30			dBm
Hysteréza LOS				0.5			dB
Diferenciál kolísania výstupu dát			V_von	300		900	mV	5
LOS			Vysoká	2.0		Vcc	V
LOS			Nízka			0.8	V

Poznámky:
1. Optický výkon sa spustí do SMF.
2. PECL vstup, interne AC-spojený a ukončený.
3. Merané pomocou testovacieho vzoru PRBS 231-1 @25,78Gps, BER menšie alebo rovné 5×10-5.
4. Merané pomocou testovacieho vzoru PRBS 231-1 @10,3125Gps, BER menšie alebo rovné 1×10-12.
Bity 110.3 a bity 118.3 riadia uzamykacie režimy interného retimera alebo CDR, predvolená hodnota je "1".

5. Interne AC-spojené.

Bit 110,3 z A2h	Bit 118,3 z A2h	Rýchlosť prenosu dát	Rýchlosť prenosu dát	Stav RX CDR	Stav TX CDR
Vysoká/1	Vysoká/1	24.33G/25.78G	24.33G/25.78G	Vyberte CDR	Vyberte CDR
Vysoká/1	Nízka/0	24.33G/25.78G	9.95G/10.31G	Vyberte CDR	CDR bypass
Nízka/0	Vysoká/1	9.95G/10.31G	24.33G/25.78G	CDR bypass	Vyberte CDR
Nízka/0	Nízka/0	9.95G/10.31G	9.95G/10.31G	CDR bypass	CDR bypass

Informácie o objednávke

Číslo dielu	Popis
SFP28-25G-LR	25Gbps SFP28 Transceiver, Single Mode, 10 km dosah

FAQ

1. Môžete vložiť SFP+ do portu SFP28?

Odpoveď: Áno, ale pri pripojení k SFP + transceiveru môže tento port podporovať iba rýchlosť internetu 10 Gbps.

2. Čo je QSFP28 a SFP28?

Odpoveď: Oba majú rôzne veľkosti a štandardy protokolov. Modul SFP28 je definovaný ako podporujúci prenosovú rýchlosť jedného vozidla 25 GB a QSFP28 podporuje štyri kanály 25 Gbit/s s celkovou dátovou rýchlosťou 100 G.

3. Akú rýchlosť podporuje SFP28?

Odpoveď: Optický modul SFP 28 má prenosovú rýchlosť 25 Gbps pomocou LC konektora.
