Vlastnosti
● Balík SFP pripojiteľný za chodu
● Duplexný LC konektor
● 10 GHz ITU Grid, C pásmo
● Napájanie:+3.3V
● Kovové puzdro na zníženie elektromagnetického rušenia
● Spotreba energie<1.5W
● Teplotný rozsah: 0~ 70 stupňov
Podrobnosti o produkte

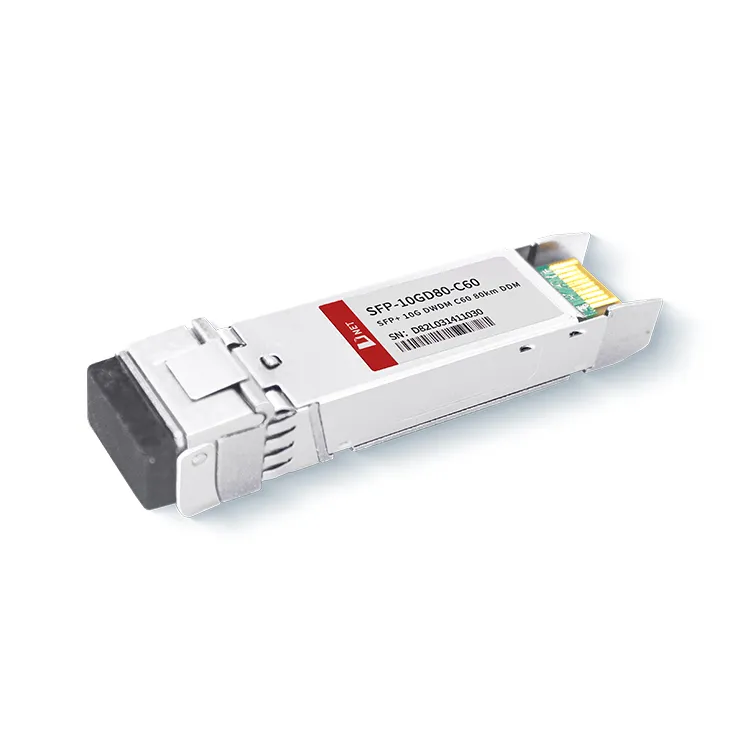

Optický transceiver D-net 10G DWDM 80KM C60 podporuje prenosové rýchlosti v rozsahu od 9,95 do 11,3 Gb/s. Využitím technológie DWDM tento transceiver umožňuje súčasný prenos viacerých vlnových dĺžok cez jediné optické vlákno, čím zvyšuje kapacitu siete a optimalizuje využitie šírky pásma. Označenie C60 znamená, že modul pracuje v rozsahu vlnových dĺžok pásma C. Transceivery SFP+ DWDM 80KM C60 sa bežne používajú v sieťach 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fibre Channel a DWDM.
Populárne Tagy: SFP+10G DWDM C60 80km, Čína Výrobcovia, dodávatelia, továreň SFP+10G DWDM C60 80km, SFP-10G-DWDM-C21-40SFP-10G-DWDM-C60-80SFP-10G-DWDM-C21-80SFP-10G-DWDM-C21-80SFP-10G-DWDM-C60-40
Absolútne maximálne hodnotenia
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
|
Skladovacia teplota |
TS |
-40 |
+85 |
stupňa |
|
|
Prevádzková teplota puzdra |
TA |
0 |
70 |
stupňa |
|
|
Maximálne napájacie napätie |
Vcc |
-0.5 |
4 |
V |
|
|
Relatívna vlhkosť |
RH |
0 |
85 |
% |
Elektrické charakteristiky
(TOP=0 až 70stupeň , VCC=3,135 až 3,465 voltov)
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|
Napájacie napätie |
Vcc |
3.135 |
3.465 |
V |
||
|
Napájací prúd |
Icc |
450 |
mA |
|||
|
Spotreba energie |
P |
1.5 |
W |
|||
|
Sekcia vysielača |
||||||
|
Vstupná diferenciálna impedancia |
Rv |
100 |
Ω |
1 |
||
|
Tolerancia jednosmerného napätia na vstupe Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Kolísanie rozdielového vstupného napätia |
Vin, str |
180 |
700 |
mV |
2 |
|
|
Zakázať prenos napätia |
VD |
2 |
Vcc |
V |
3 |
|
|
Povoliť prenos napätia |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Sekcia prijímača |
||||||
|
Tolerancia výstupného napätia na jednom konci |
V |
-0.3 |
4 |
V |
||
|
Rx Výstupné rozdielové napätie |
Vo |
300 |
850 |
mV |
||
|
Čas vzostupu a poklesu výstupu Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Chyba LOS |
VChyba LOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
Vnorma LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Optické parametre
(TOP=0 až 70stupeň , VCC=3,135 až 3,465 voltov)
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|
Sekcia vysielača |
||||||
|
Optická vlnová dĺžka - koniec života |
λ |
X-100 |
X |
X+100 |
popoludní |
|
|
Optická vlnová dĺžka - začiatok života |
λ |
X-25 |
X |
X+25 |
popoludní |
|
|
Priemerný optický výkon |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Vypnutie lasera |
Poff |
-30 |
dBm |
|||
|
Pomer vyhynutia |
ER |
8.2 |
dB |
|||
|
Penalizácia rozptylu vysielača |
TDP |
3.0 |
dB |
2 |
||
|
Relatívna intenzita hluku |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerancia straty optického návratu |
20 |
dB |
||||
|
Sekcia prijímača |
||||||
|
Stredová vlnová dĺžka |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los Dessert |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Preťaženie |
So |
-7 |
dBm |
5 |
||
|
Odrazivosť prijímača |
Rrx |
-12 |
dB |
|||
Informácie o objednávke
|
Číslo dielu |
Popis |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 Transceiver Hot Pluggable, Duplex LC, +3,3V, 100GHz, DWDM EML&APD, Single mode |
FAQ
1. Čo je DWDM SFP?
Odpoveď: Optický modul DWDM SFP patrí k druhu optického modulu WDM. Transceiver SFP+ DWDM 80KM C60 využíva technológiu DWDM, ktorá využíva rôzne vlnové dĺžky na opätovné použitie viacerých optických signálov do optického vlákna na prenos údajov.
2. Aké SFP je potrebné pre diaľkové pripojenie?
Odpoveď: Štandardné jednorežimové SFP môžu prenášať až 10 km, zatiaľ čo rozšírené jednorežimové SFP až 80 km. Pre kratšie vzdialenosti a lacnejšiu možnosť sú skvelým riešením multirežimové SFP. Štandardný multirežimový SFP dokáže prenášať až 500 m, zatiaľ čo rozšírený multirežimový SFP až 2 km.
