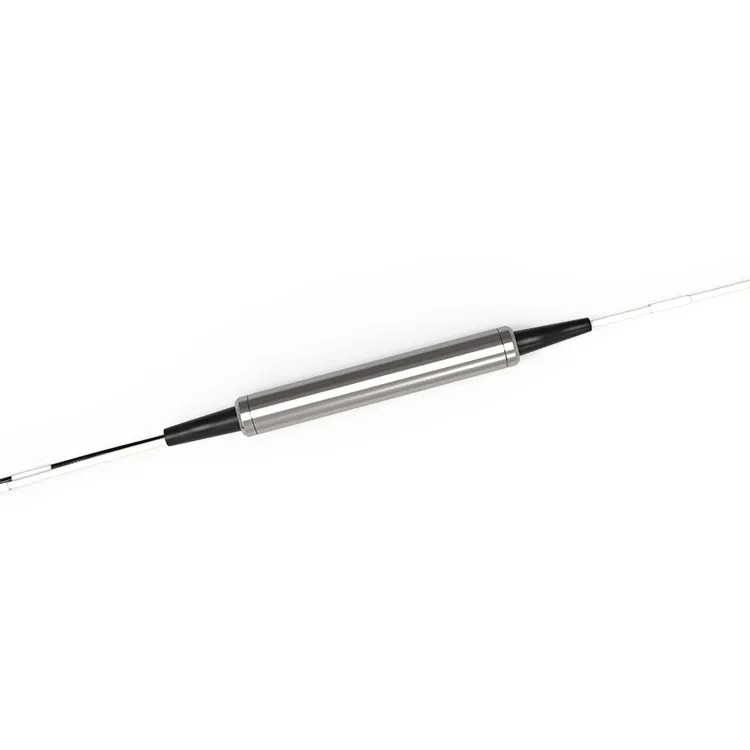

3portový 50GHz filter DWDM pasívny komponent

Komponent 3 portového 50 GHz DWDM filtra umožňuje multiplexovanie a demultiplexovanie viacerých optických signálov na jedinom vlákne pomocou mriežky vlnových dĺžok ITU. Jednotlivé komponenty sú dostupné v kanálovom rozostupe ITU 50 GHz. Táto technológia poskytuje dokonalé riešenie pre telekomunikačné spoločnosti, dátové centrá a podniky po celom svete.

Zaslať požiadavku

Popis

Technické parametre

Podrobnosti o produkte

Frekvencia 50 GHz filtrov DWDM s frekvenciou 50 GHz môže tieniť a modulovať optický signál v rámci šírky pásma 50 GHz. 3 port 50 GHz komponent DWDM filtra môže byť použitý ako bod vloženia, extrakcie a monitorovania v komunikačnom systéme s optickými vláknami. Technológia DWDM dokáže prenášať viacero optických signálov s rôznymi vlnovými dĺžkami súčasne, čo výrazne zvyšuje prenosovú kapacitu komunikačných systémov s optickými vláknami. Filtre DWDM 50 GHz sa široko používajú v prístupových sieťach, systémoch Metro WDM, systémoch WDM na dlhé vzdialenosti a podnikových sieťach.

Populárne Tagy: 3portový 50GHz filter DWDM pasívny komponent, Čína 3portový 50GHz DWDM filter pasívny komponent výrobcovia, dodávatelia, továreň, optické prijímače, optické komponenty pre optický chitosan, Fixná ohnisková vzdialenosť šošovky, fotodiodes, fototransistory, infračervené šošovky

Špecifikácie produktu

Rozsah vlnovej dĺžky	C- alebo L-pásmové ITU kanály 186,6 až 196,1 THz	Technológia	TFF (Filter tenkých filmov)
Priepustná šírka pásma @ -0,5 dB	Väčšie alebo rovné 0.22 nm	Prenos zvlnenie priepustky	Menšie alebo rovné 0,40 dB
Prenos vkladanie stratu	Menšie alebo rovné 0,8 dB	Odrazová priepustka zvlnenie	Menšie alebo rovné 0,20 dB
Strata vloženia odrazu	Menšie alebo rovné 0,40 dB	Prenos izolácia (adj channel)	Väčšie alebo rovné 20 dB
Prenos izolácia (kanál bez úprav)	Väčšia alebo rovná 45 dB	Izolácia odrazu	Väčšia alebo rovná 12 dB
Závisí od polarizácie stratu	Menšie alebo rovné 0.2 dB	Polarizačný režim disperzia	Menšie alebo rovné 0.2ps
Smerovosť	Väčšie alebo rovné 50 dB	Návratová strata	Väčšia alebo rovná 45 dB
Manipulácia s optickým výkonom	Väčšie alebo rovné 500	Teplota	Prevádzka:-40 až +85 stupeň Skladovanie:-40 až +85 stupňov
Typ vlákna	SMF-28e	Rozmer balenia	∮5,5 x 34 mm

Poznámka:
1) Všetky špecifikácie sú založené na zariadeniach bez konektorov a garantované vlnovou dĺžkou, polarizáciou a teplotou.
2) Hodnoty PMD a chromatickej disperzie sú zaručené dizajnom.3) Špecifikácie sa môžu zmeniť bez upozornenia.

Informácie o objednávke

RD-D	- Balíček	- Konektor Typ	U/A	- Plán kanálov	- Typ vlákna	- Dĺžka vlákna	-50G
	S: Oceľ	0: Žiadny konektor	U: UPC	C19	25: 250 um vlákno	005: 0.5+/-0.1m	50G: 50GHZ
	G: Sklo	1: LC	A: APC	C20	Vlákno 90: 900 um	01: 1.0+/-0.1m
		2: SC		C21		iní
		3: FC		iní
		4: Ostatné

Príklad:RD-DS1U-C19-2505-50G: 3Port 50GHZ DWDM C19 1562.23nm LC/UPC 250um 0,5M Fibre Steel.

FAQ

Otázka: Čo je 3-port 50GHz DWDM ITU komponent?

Odpoveď: 3-Port 50GHz DWDM ITU komponent je typ optického komponentu, ktorý umožňuje multiplexovanie (kombinovanie) a demultiplexovanie (oddeľovanie) viacerých vlnových dĺžok svetla v rámci optickej siete. Je navrhnutý tak, aby fungoval v rámci siete ITU (International Telecommunication Union), ktorá špecifikuje súbor štandardných vlnových dĺžok na použitie v optickej komunikácii.

Otázka: Aká je strata vloženia 3-portu 50 GHz DWDM ITU komponentu?

Odpoveď: Vložená strata pri prenose {{0}}portu 50GHz DWDM ITU komponentu je zvyčajne menšia ako 0,8 dB; vložená strata odrazu je menšia ako 0,40 dB.
