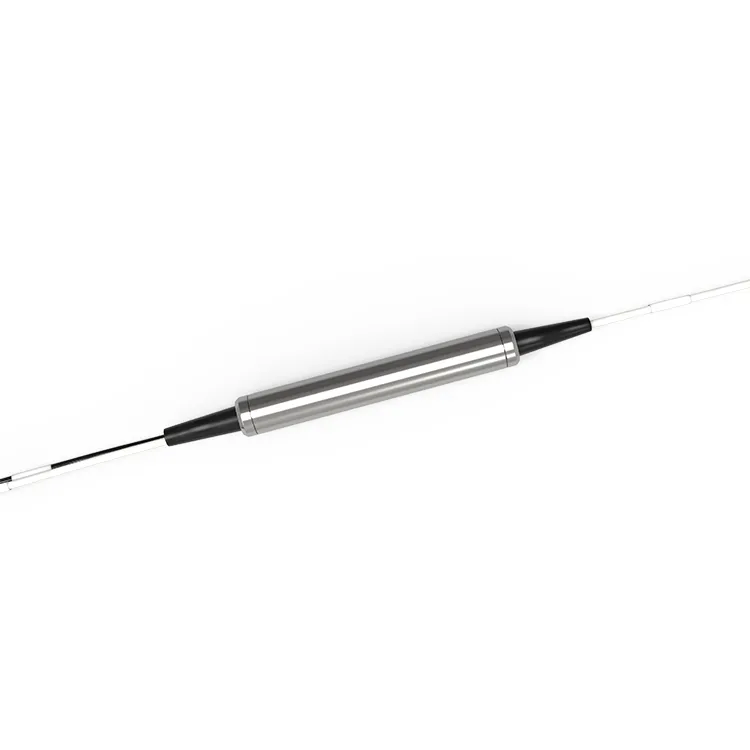

Pasívny komponent FWDM Filter TX1550 RX1310 1490

FWDM je kľúčovým komponentom v optických komunikačných systémoch, ako sú Fiber-to-the-Home (FTTH) a telekomunikačné siete. Umožňuje efektívny prenos dát na väčšie vzdialenosti s minimálnou degradáciou signálu. Signál TX pri 1550 nm sa bežne používa na komunikáciu z optických vlákien na dlhé vzdialenosti kvôli jeho nižšej miere útlmu v porovnaní s kratšími vlnovými dĺžkami. Na druhej strane signály RX pri 1310nm a 1490nm sa bežne používajú v pasívnych optických sieťach (PON) na prenos na krátke až stredné vzdialenosti.

Zaslať požiadavku

Popis

Technické parametre

Popis produktu

Pasívny komponent FWDM Filter TX1550 RX1310 1490 je vysoko účinný a spoľahlivý komponent optickej komunikácie navrhnutý na oddelenie a kombináciu vlnových dĺžok s rôznymi úrovňami výkonu. Prostredníctvom aplikácie technológie optického delenia rozdeľuje signály na rôzne vlnové dĺžky na prenos, čím zvyšuje efektivitu komunikácie a zabezpečuje stabilnejší prenos dát. To výrazne zvyšuje celkový výkon optického komunikačného systému. Široké využitie nachádza v optických zosilňovačoch a CATV aplikáciách.

Populárne Tagy: fwdm filter tx1550 rx1310 1490 pasívny komponent, Čína fwdm filter tx1550 rx1310 1490 výrobcovia pasívnych komponentov, dodávatelia, továreň, fototransistory, šošovky priblíženia, lavínové fotodiódy, Fixná ohnisková vzdialenosť šošovky, šošovky, teleobjektív

Špecifikácie produktu

Vlnová dĺžka	TX1550 RX1310/1490nm	Technológia	TFF (Filter tenkých filmov)
Priepustné pásmo	1540 - 1650 nm	Reflexia	1260~1360&1480~1500
Zvlnenie pasu	Menšie alebo rovné 0,30 dB	IL @ Priepustné pásmo	Menšie alebo rovné 0,60 dB
Zvlnenie reflexného pásu	Menšie alebo rovné 0,20 dB	IL @ Odraz	Menšie alebo rovné 0,40 dB
Izolácia prenosu (adj channel)	Väčšie alebo rovné 30 dB	Izolácia prenosu (kanál bez úprav)	Väčšie alebo rovné 50 dB
Izolácia odrazu	Väčšie alebo rovné 15 dB	Strata závislá od polarizácie	Menšie alebo rovné 0.1 dB
Polarizačná vidová disperzia	Menšie alebo rovné 0.2ps	Tepelná stabilita	Menšie alebo rovné 0.005N
Smerovosť	Väčšie alebo rovné 50 dB	Návratová strata	Väčšia alebo rovná 45 dB
Manipulácia s optickým výkonom	Menší alebo rovný 500 mW	Teplota	Prevádzka -40 do 85 stupňov Skladovanie -40 do 85 stupňov
Typ vlákna	SMF-28e	Rozmer balenia	Oceľ ∮5,5 x L34 mm ABS 90 * 20 * 10 nm

Poznámka.
1) Všetky špecifikácie sú založené na zariadeniach bez konektorov a garantované vlnovou dĺžkou, polarizáciou a teplotou.
2) Hodnoty PMD a chromatickej disperzie sú zaručené dizajnom.
3) Špecifikácie sa môžu zmeniť bez upozornenia.

Informácie o objednávke

FW	- Balíček	- Typ konektora	U/A	-55	- Typ vlákna	- Dĺžka vlákna
	S: Oceľ	0: Žiadny konektor	U: UPC	55: 1550 nm	9: 0.9 mm vlákno	005: 0.5+/-0.1m
	B: ABS BOX	1: LC	A: APC		2 0: 2,0 mm	01: 1.0+/-0.1m
	Iní	2: SC			30: 2,0 mm	iní
		3: FC			Iní
		4: Ostatné

FAQ

Otázka: Čo znamená FWDM TX 1550nm RX 1310 / 1490nm?

Odpoveď: Toto FWDM zariadenie môže prijímať signál 1310nm alebo 1490nm a súčasne vysielať signál 1550nm. Účelom je prenášať viacero signálov na jednom vlákne.

Otázka: Aké rýchlosti prenosu dát podporuje FWDM TX 1550nm RX 1310 / 1490nm?

Odpoveď: Zariadenie podporuje rôzne rýchlosti prenosu dát vrátane 1 Gbps, 10 Gbps, 40 Gbps a 100 Gbps atď.

Otázka: Aká je úloha FWDM TX 1550nm RX 1310 / 1490nm?

Odpoveď: Zariadenie dokáže oddeliť signál 1310nm alebo 1490nm od signálu 1550nm, aby sa znížilo rušenie medzi signálmi a zlepšila kvalita signálu počas prenosu.
