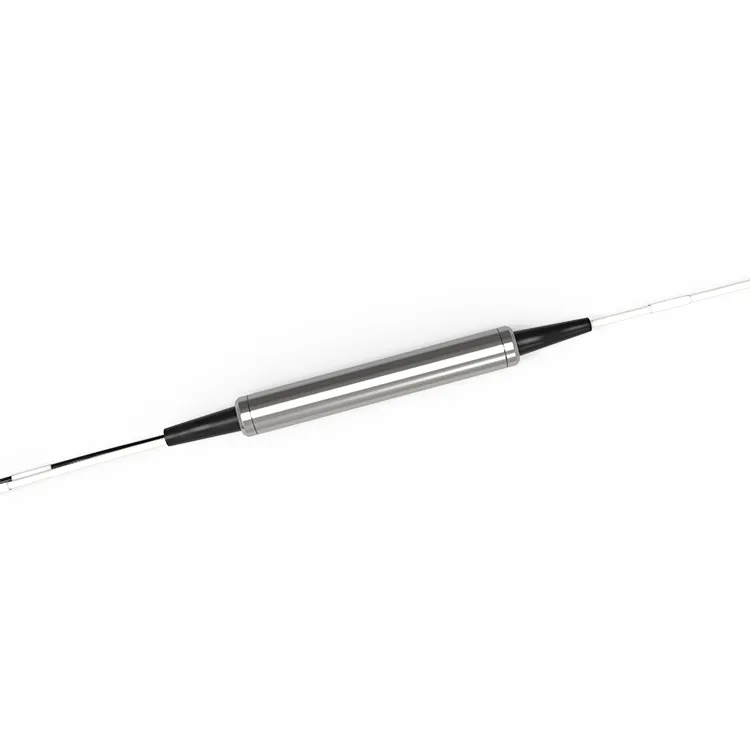

Komponent OTDR Filter 1625nm FWDM

Komponent OTDR FWDM 1625 od D-NET, využívajúci technológiu TFF (Thin Film Filter), nízky vložný útlm, s vynikajúcou spoľahlivosťou a stabilitou. Filtre OTDR 1625 sú vhodné pre systém monitorovania optických káblových vedení, OTDR.

Zaslať požiadavku

Popis

Technické parametre

Popis produktu

OTDR (Optical Time Domain Reflectometer) je technológia používaná na detekciu odrazu a straty signálu v komunikačných spojeniach z optických vlákien. FWDM OTDR 1625nm je komponent filtra používaný na odfiltrovanie optických signálov s vlnovou dĺžkou iného ako 1625nm, vhodný pre technológiu FWDM, čo je technológia, ktorá dokáže prenášať viac vlnových optických signálov v jednom vlákne. Použitím komponentu OTDR FWDM 1625 môžeme počas testovania odfiltrovať signály iných vlnových dĺžok a zamerať sa len na signály cieľovej vlnovej dĺžky, čím sa zlepší presnosť a presnosť merania.

Aplikácie

● Optické zosilňovače
● CATV
● OTDR

Populárne Tagy: OTDR Filter 1625nm FWDM Component, Čína OTDR Filter 1625nm FWDM Component Výrobcovia, dodávatelia, továreň, optické prijímače, šošovky priblíženia, optické vysielače, lavínové fotodiódy, fototransistory, infračervené šošovky

Špecifikácie produktu

Vlnová dĺžka	TX1625 RX1310/1490/1550nm	Technológia	TFF (Filter tenkých filmov)
Passband	1600 - 1670 nm	Reflexia	1260~1580
Zvlnenie pasu	Menšie alebo rovné 0,30 dB	IL @ Passband	Menšie alebo rovné 0,60 dB
Zvlnenie reflexného pásu	Menšie alebo rovné 0,20 dB	IL @ Odraz	Menšie alebo rovné 0,40 dB
Izolácia prenosu (adj channel)	Väčšie alebo rovné 30 dB	Izolácia prenosu (kanál bez úprav)	Väčšie alebo rovné 50 dB
Izolácia odrazu	Väčšie alebo rovné 15 dB	Strata závislá od polarizácie	Menšie alebo rovné 0.1 dB
Polarizačná vidová disperzia	Menšie alebo rovné 0.2ps	Tepelná stabilita	Menšie alebo rovné 0.005N
Smerovosť	Väčšie alebo rovné 50 dB	Návratová strata	Väčšia alebo rovná 45 dB
Manipulácia s optickým výkonom	Menší alebo rovný 500 mW	Teplota	Prevádzka -40 do 85 stupňov Skladovanie -40 do 85 stupňov
Typ vlákna	SMF-28e	Rozmer balenia	Oceľ ∮5,5 x L34 mm ABS 902010nm

Poznámka.
1) Všetky špecifikácie sú založené na zariadeniach bez konektorov a garantované vlnovou dĺžkou, polarizáciou a teplotou.
2) Hodnoty PMD a chromatickej disperzie sú zaručené dizajnom.
3) Špecifikácie sa môžu zmeniť bez upozornenia

Informácie o objednávke

FW	- Balíček	- Typ konektora	U/A	-1625	- Typ vlákna	- Dĺžka vlákna
	S: Oceľ	0: Žiadny konektor	U: UPC		9: 0.9 mm vlákno	005: 0.5+/-0.1m
	B: ABS BOX	1: LC	A: APC		2 0: 2,0 mm	01: 1.0+/-0.1m
	Iní	2: SC			30: 2,0 mm	iní
		3: FC			Iní
		4: Ostatné

FAQ

Otázka: Aká je funkcia FWDM OTDR 1625nm?

Odpoveď: Funkciou filtrov OTDR 1625 je umožniť prenos viacerých optických signálov cez jeden optický kábel, čím sa zvýši efektívnosť a rýchlosť prenosu dát v sieti.

Otázka: Čo je OTDR a ako funguje?

Odpoveď: OTDR (Optical Time Domain Reflectometer) je zariadenie, ktoré využíva optické impulzy na meranie dĺžky, útlmu a stratových charakteristík kábla z optických vlákien. Vysiela vysokovýkonný laserový impulz do vlákna a potom meria odrazené svetlo, aby určil stav kábla.
